スイスポへのATOTO S8取り付けでよくある質問と回答まとめ【Q&A集】

こちらのコメントに回答いたします。

このページの初めから、1/4頃に、ＡＴＯＴＯ別売のハーネスの写真が見えます。コネクターは、水色、黒色、灰色です。Ｑ１灰色のコネクターから伸びている９０度に曲がったプラグは、S8の何処に繋ぐのですか？また、灰色のコネクターは、車体側に繋ぐのでしょうか？

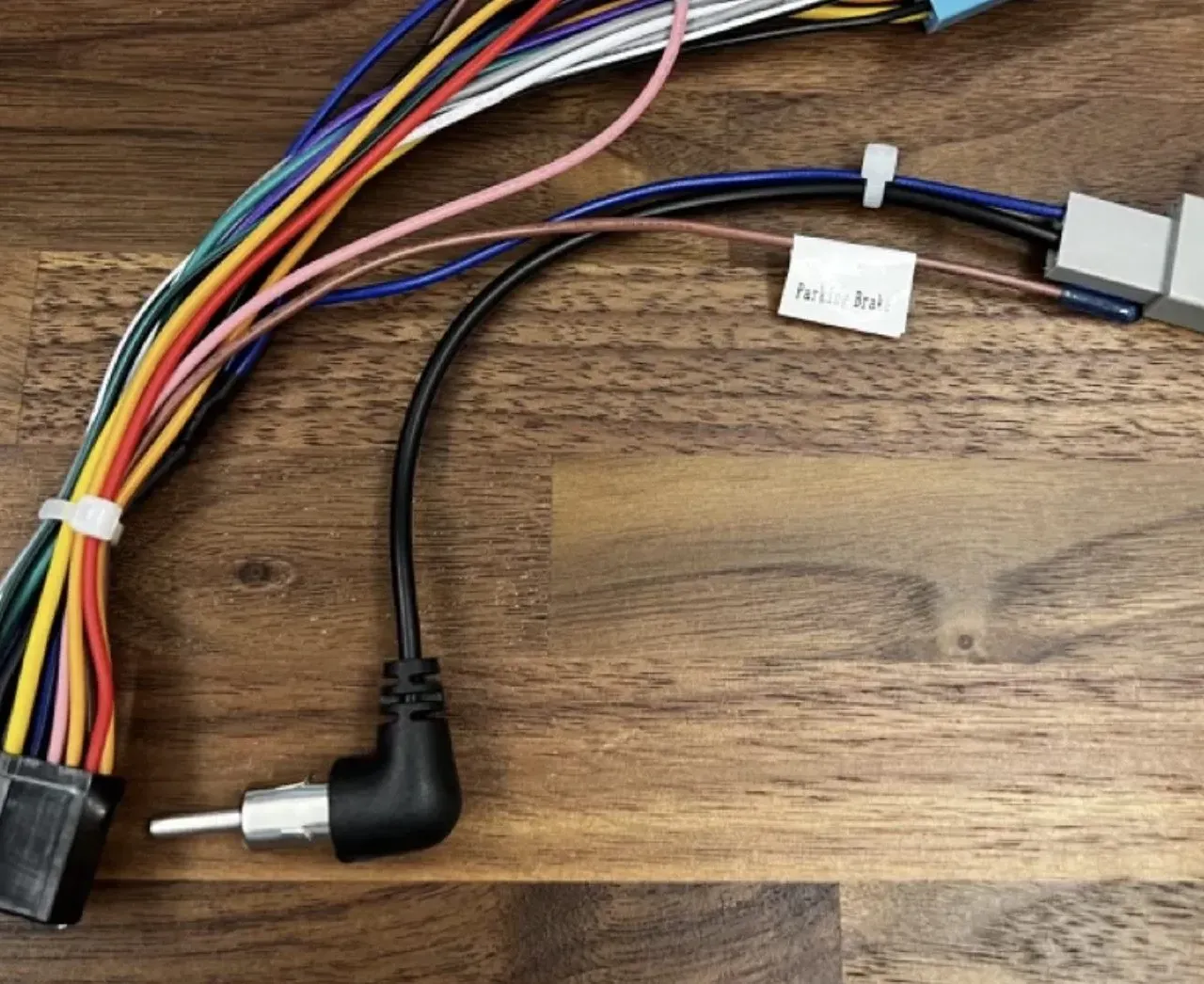

こちらの写真の、真ん中辺にあるコネクタのことかと思います。

ATOTO S8の取り付けでよくある質問と回答まとめQ&A集 - 画像1

灰色のカプラーは車体側、黒の90度に曲がったジャックはATOTO S8の本体側に刺す穴があります。

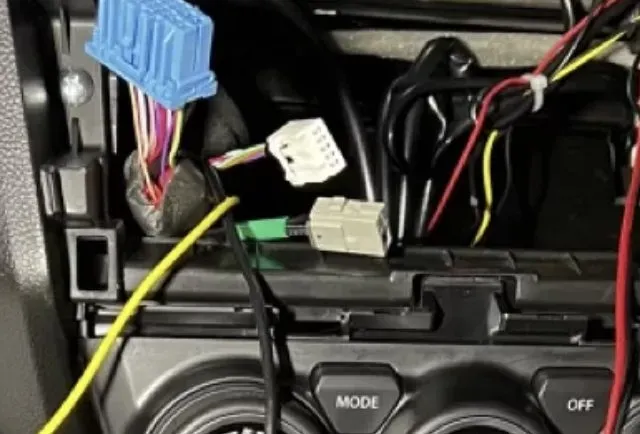

車体側は、この右下のグレーのカプラー。

ATOTO S8の取り付けでよくある質問と回答まとめQ&A集 - 画像2

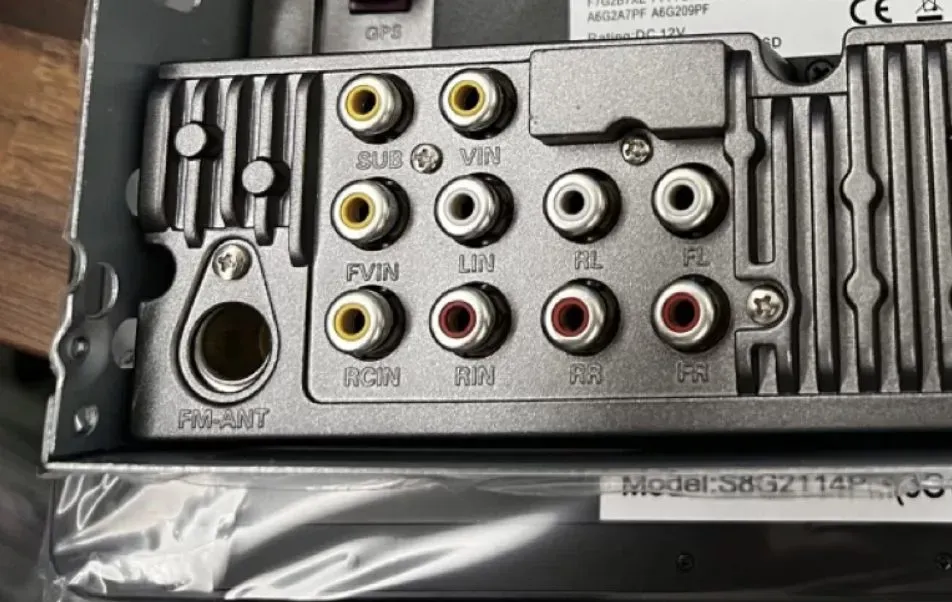

本体は左下のFM-ANTのところです。

ATOTO S8の取り付けでよくある質問と回答まとめQ&A集 - 画像3

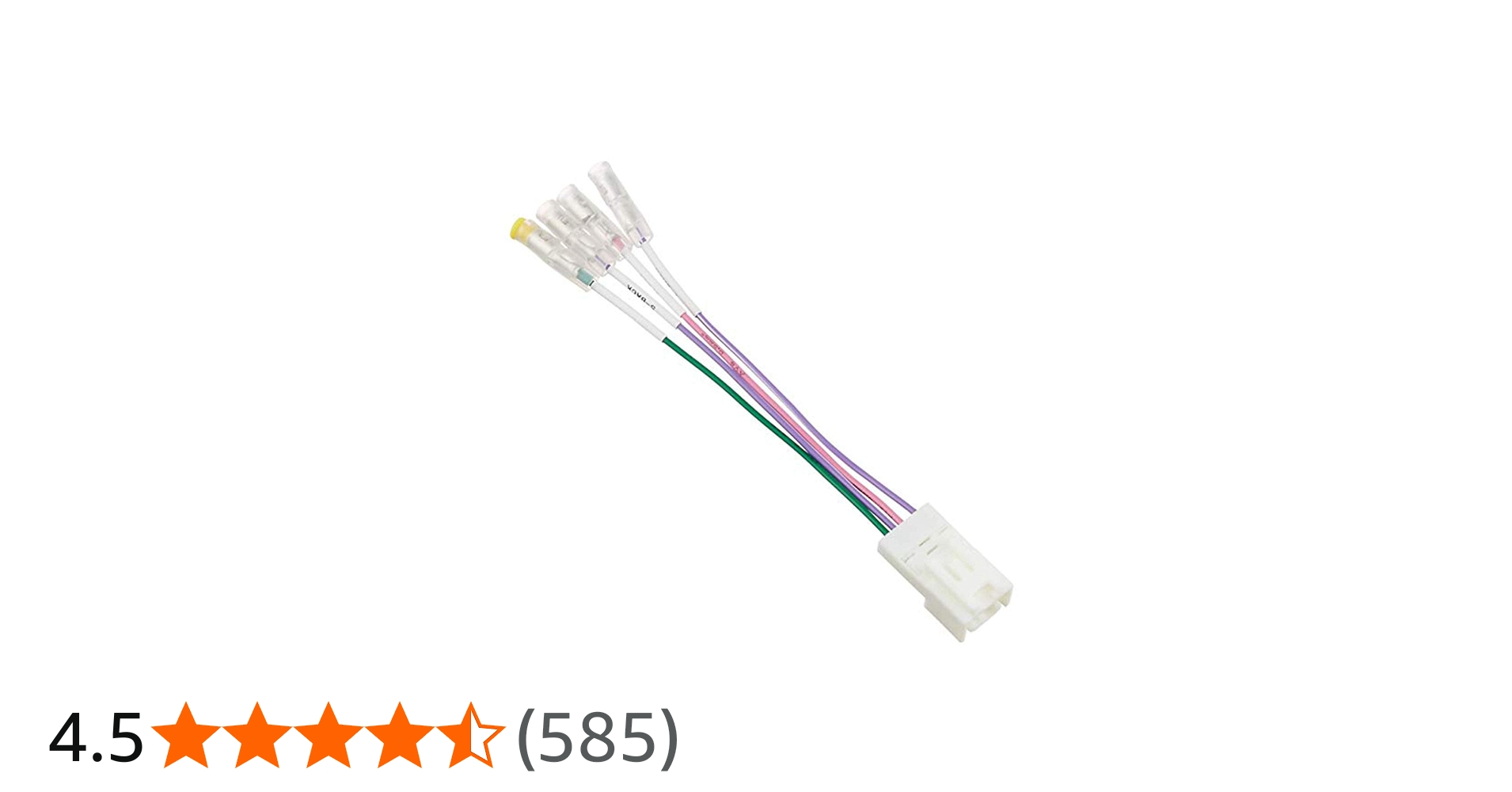

Ｑ２車体側の５Pカプラの内、リバースと、車速の線は、ＡＴＯＴＯ別売ハーネスの何処に繋ぐのですか？また、別途５Ｐカプラを買う必要がありますか？

ブログでは、「Parkingにギボシで接続します。」の下に写真が見えます。

車速のケーブルは使いません。ATOTO S8側に車速の入力が無いためです。Androidカーナビは車速入力に対応しているものは少ないかと思います。基本的にはGPS信号でのみナビを行います。

リバース信号に関しては、ATOTO S8側のハーネスから分岐されている、ピンクの Reer Camera(+)になります。これを5PカプラのS-Backにつなげることになると思います。私はバックカメラを使っていないので未接続、未検証となります。

また、おっしゃるように5Pカプラーはバックカメラを使う場合は買う必要があります。私の記事の中ではパーキングブレーキの端子のみを接続して使っていますが、パーキングブレーキの信号による処理の変化は無いので省略可能です。

【ご購入の前に】

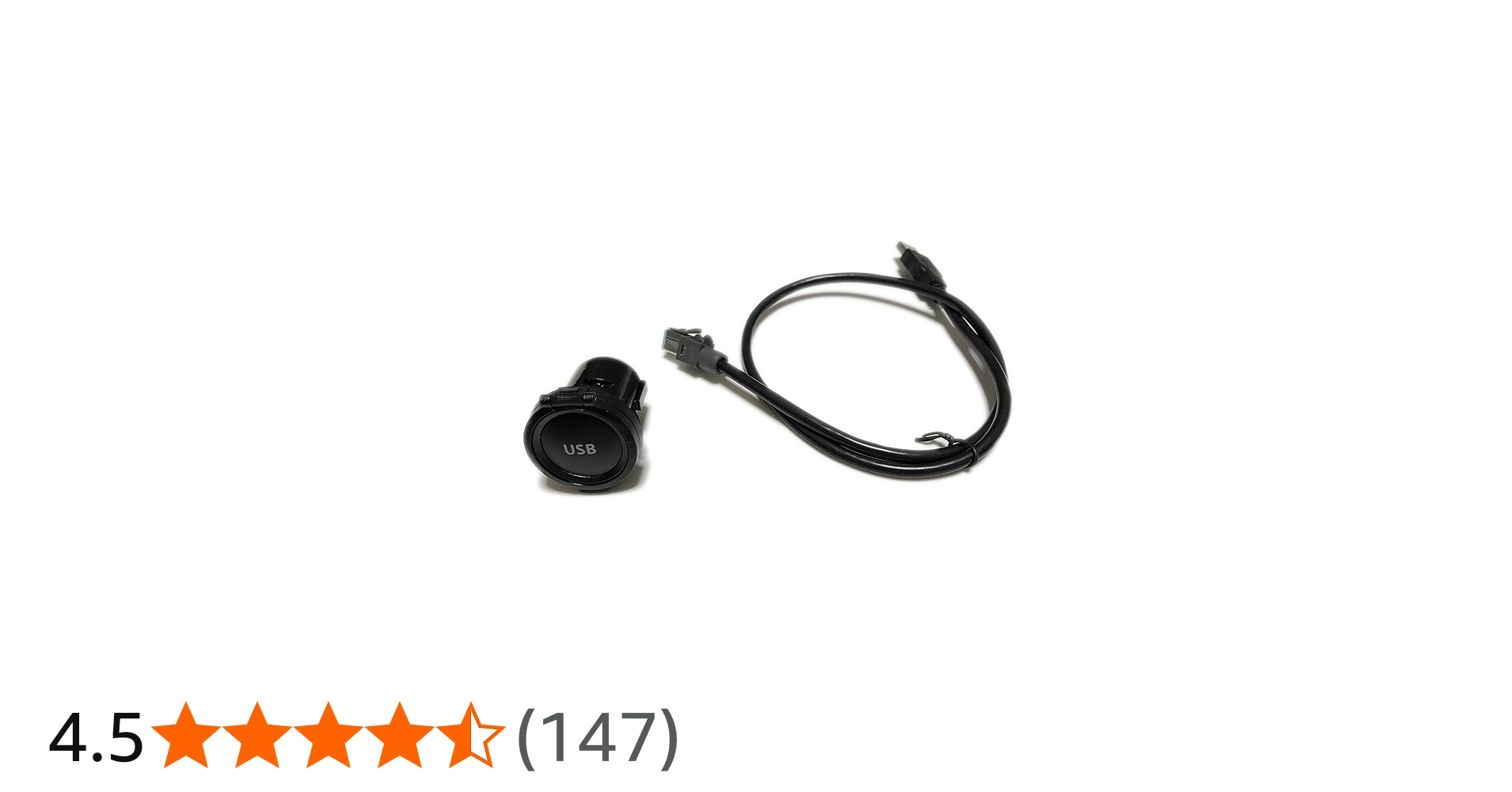

Ｑ３「ATOTOにUSBで接続するためのSUZUKIの純正USBソケットです。」とせつめいがあります。

純正USBソケットの型番を教えて下さい。私も購入を検討したいと思います。

こちらになります。

2017.1-以降のスイフト&スイフトスポーツ専用のUSBソケット＆USBケーブルセットです。 2023.12~の5代目スイフト(ZCDDS/ZCEDS/ZDDDS/ZDEDS型)にも適合致します

Q4: バックギアに入れてもバックカメラに切り替わらない#

よくある質問なので追記します。ATOTO S8/X10でバックカメラが自動で切り替わらない場合、ほとんどはリバース信号の未接続が原因です。

確認するポイントは次の3つです。

実際の結線は以下の記事に写真付きでまとめてあります。
