スイスポのサーキット走行のデータ記録にOBDLink MX+を導入！使い方と設定

国内で入手しづらいOBDLink MX+を専門店で購入#

日本国内でOBDLink MX+を販売しているオンラインショップが少ないです。（OBDLink MXはあちこちで売られています）

今回は、他社製のOBD Bluetoothドングルではなく、ちゃんとRaceChronoがサポートしている製品を買いたかったのでお値段が少し高めですが、以下のページから購入しました。

happoya.jpHAPPOYA

Happoya（ハッポヤ）公式オンラインショップ。掘り出しモノ・お買い得商品を多数取り揃え。安心のお支払い・配送でお届けします。

Androidの場合は、こちらの安いOBDLink LXで問題ないです。

BluetoothだからiOSでも使えると思うかも知れませんが、本当に使えないのでご注意ください。

OBDLink OBDLink 427201 LX OBD2 故障診断機 Bluetooth スキャンツール インタフェース Android Windows対応 ￥14,900 Amazonで見る

他で探す楽天で探すYahoo!で探す

RaceChronoに設定してエンジン回転数などを取得#

数日後に到着！

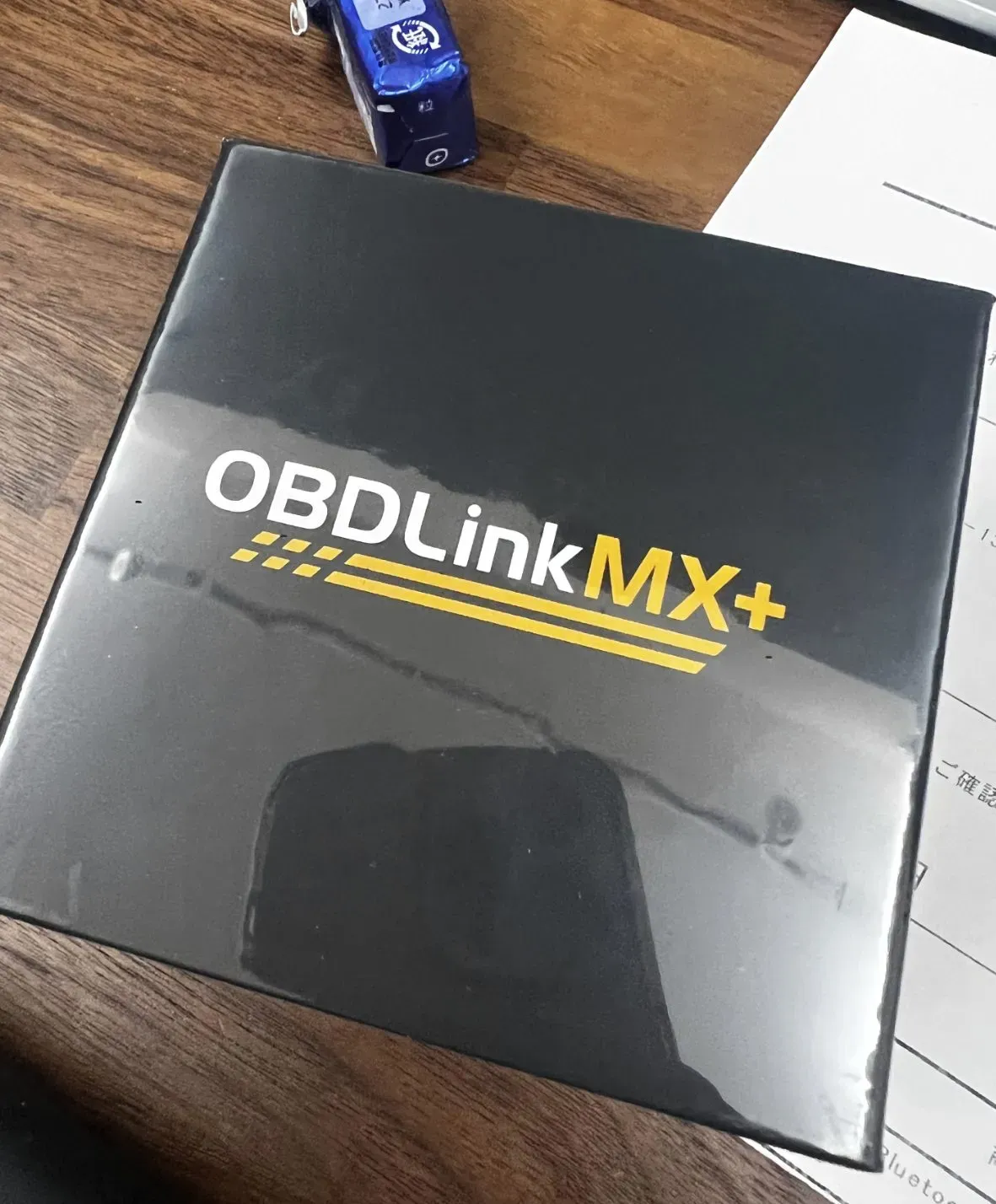

OBDLink MX+

早速、iPhoneとOBDLink MX+をペアリングしました。

iOSとBluetooth de

ペアリングしただけだと使えません。

RaceChrono側でペアリングしたドングルを認識させる必要があります。これは、各ドングルごとに通信内容が違うようで、それを手動で設定する必要があるためです。

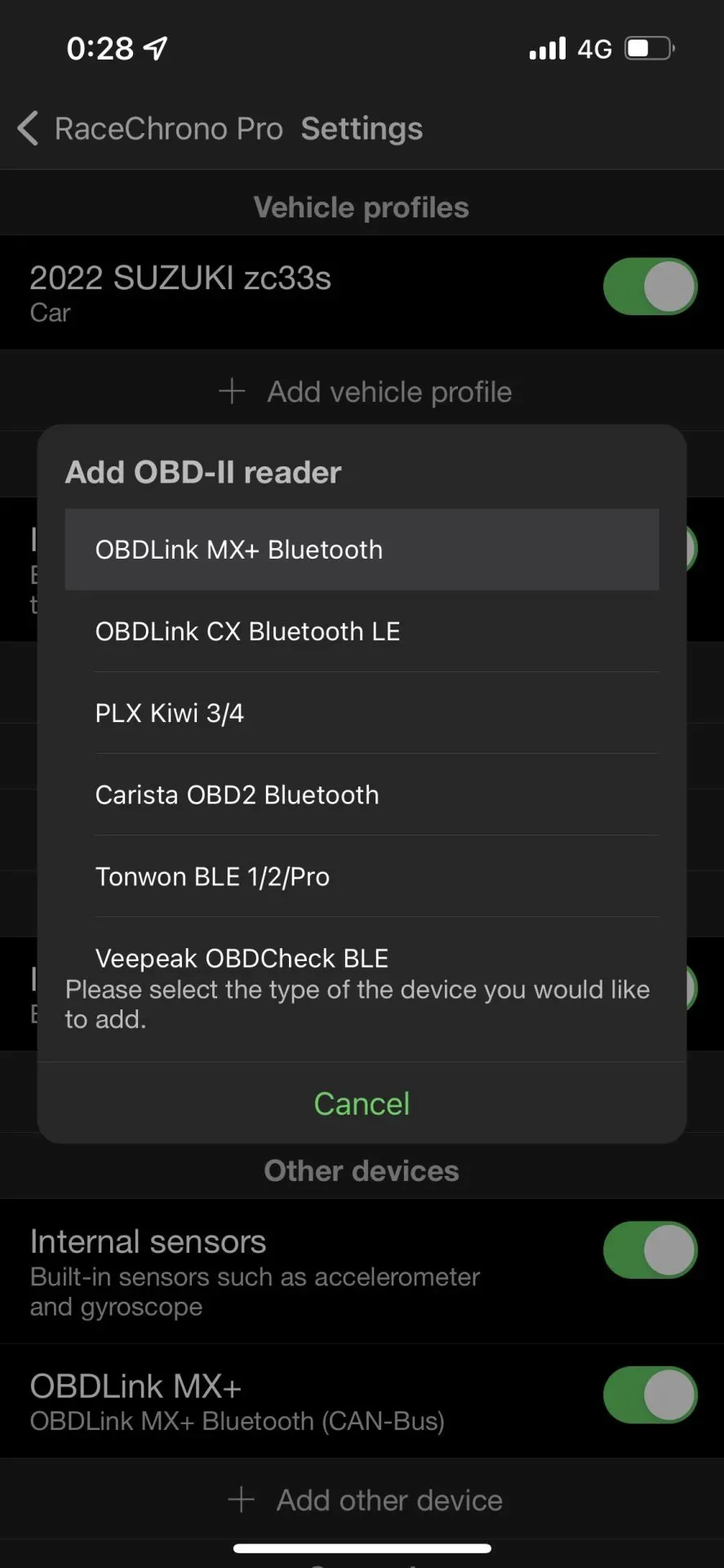

Settingsメニューから該当するOBD情報を送信するデバイスを選びます。今回は一番上の「OBDLink MX+ Bluetooth」を選びます。

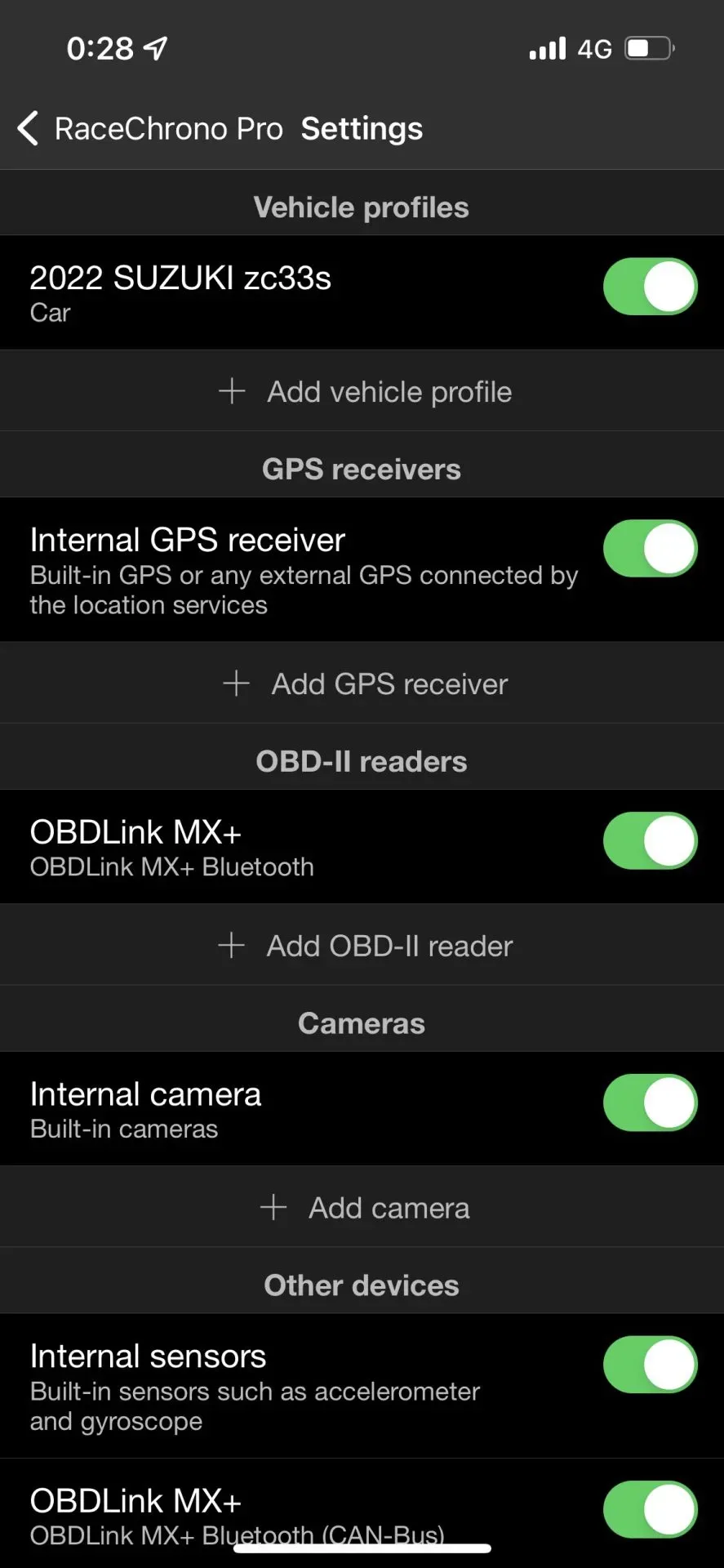

そうすると、以下のようにデバイスが追加されます。

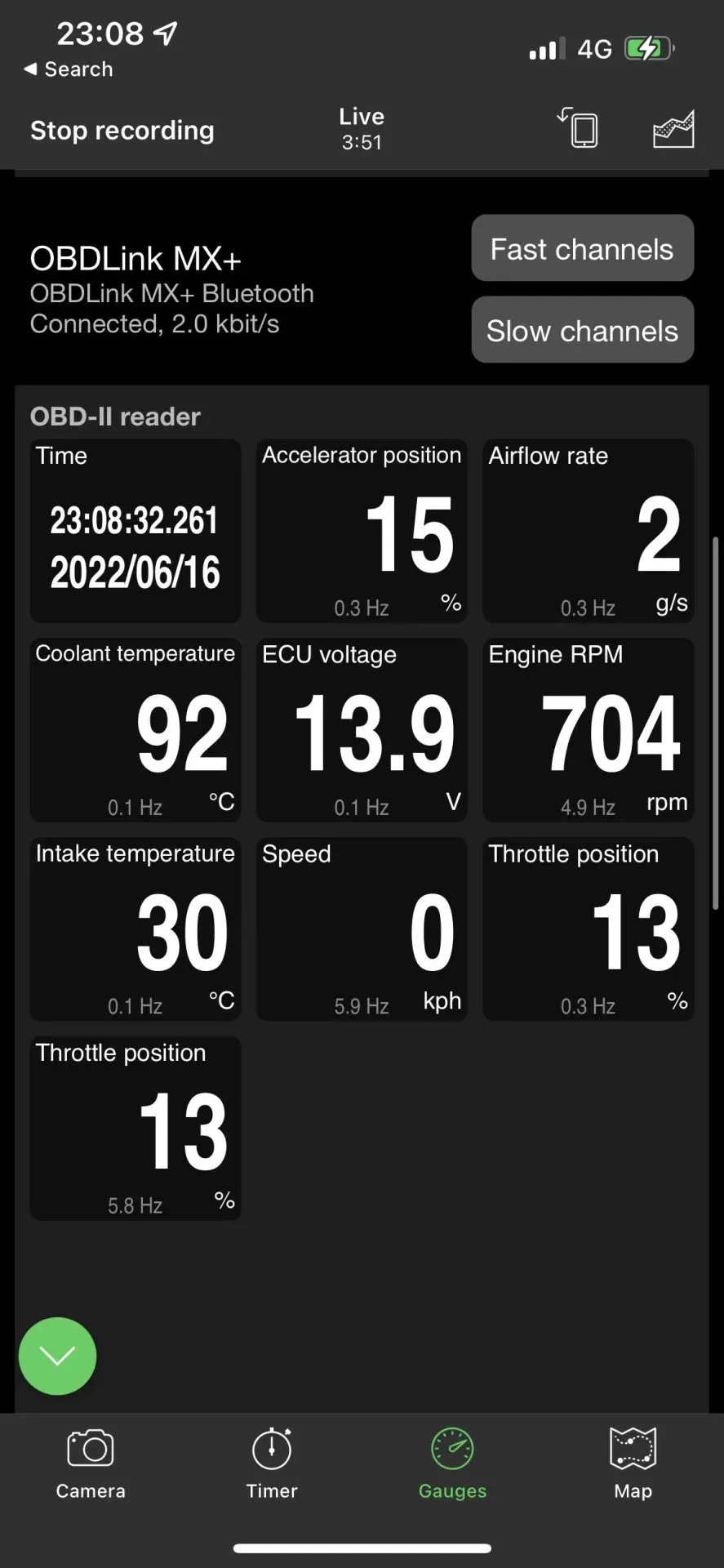

今度は、RaceChronoの計測をスタートさせて、Gaugesのタブをみます。ここにOBDから取得した数値が表示されていればOKです。

サンプリングレートも同時に表示されてますね。スピード、スロットルポジション、エンジン回転数は5Hzぐらいなので高速チャネルによる転送みたいですね。

そして、RaceChronoで撮影してみました。

エンジン回転数、水温、スロットル開度、吸気温度が表示されるようになりました。他の重要な値、例えばブースト圧、油温、ギアポジションといった情報は取得できないようです。

RaceChronoで回転数、スロットル開度、吸気温度、水温は取れた！！ブーストと油温は取れないのかな、、、？ pic.twitter.com/EM9rKeLWLF

— スイスポくん@足回り検討中 (@suisupokun) June 15, 2022

データの転送速度も良さそうな感じです。かなり細かい頻度で情報が取れていると思います。
