スイスポ(ZC33S)の吸気効率アップ！シュラウドに穴あけ加工する方法

コルトスピードのハイフローインテーク導入でシュラウド穴あけを検討#

コルトスピードのハイフローインテークを取り付けました。

エンジン

スイスポ(ZC33S)にコルトスピードのハイフローインテークを取り付ける方法

コルトスピードのハイフローインテークをZC33Sに取り付け。純正からの交換手順を取付説明書に沿って写真付きで解説。10mmソケットとカッターだけで約30分で完了する吸気系DIYカスタムです。

2024/07/10

より吸気をスムーズにするためにシュラウドに穴あけ加工をすることがおすすめされていたので穴を開けていきます。

コルトスピードのインテークを取り付けなくても、シュラウドに穴あけ加工をすればラジエターにあたる外気を吸気に割り振れますので、穴あけするだけでも良いと思います。穴あけの場所は写真にしてあります。

型紙を使わずバンパーを外してシュラウドに穴あけ#

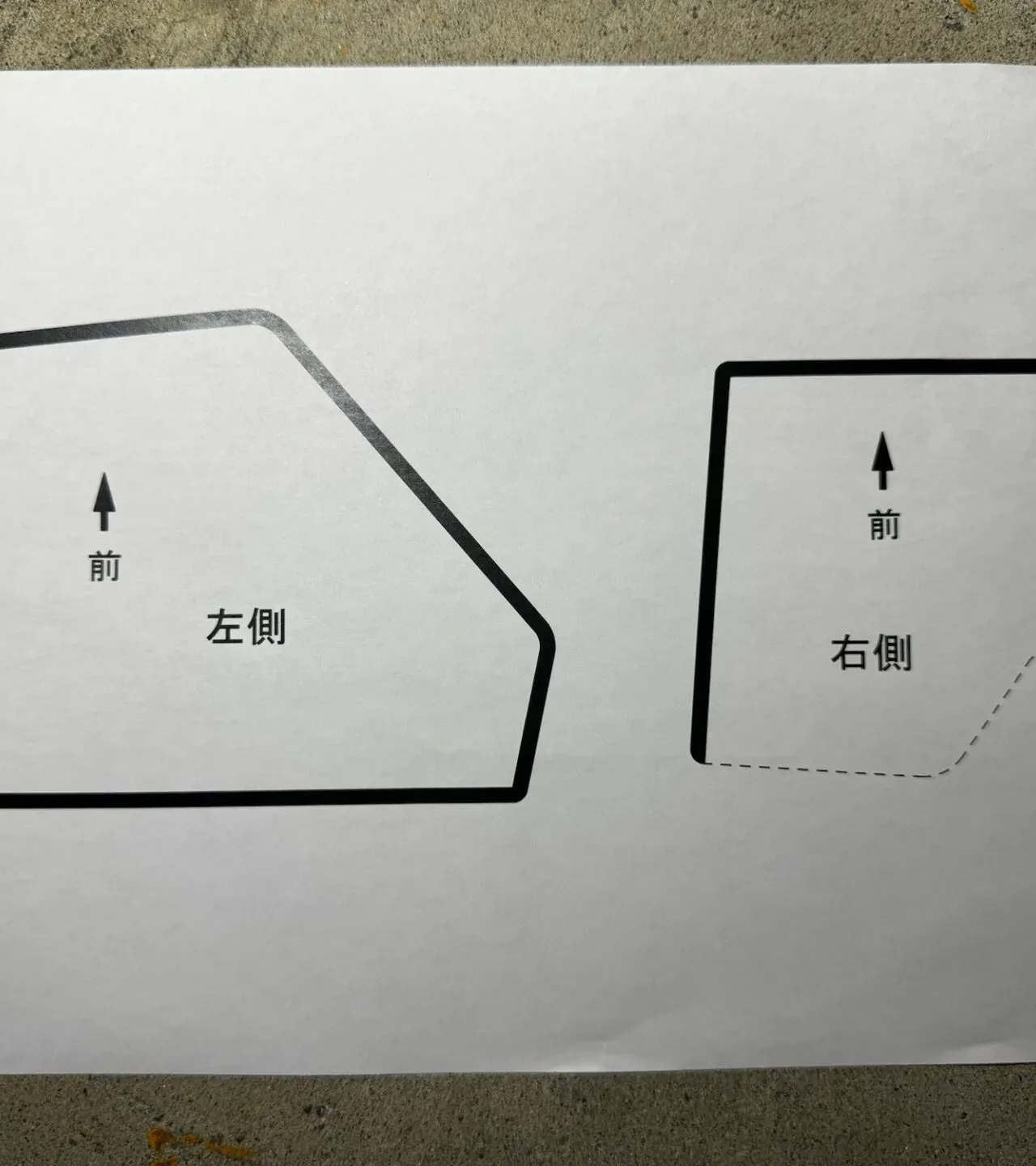

説明書に同封されていた、型紙を使ってシュラウドに穴あけを行います。しかしながら、型紙を使わないでもなんとなくの位置がわかるので見た目で適当に線を書いて穴あけしていきます。

バンパーを外します。

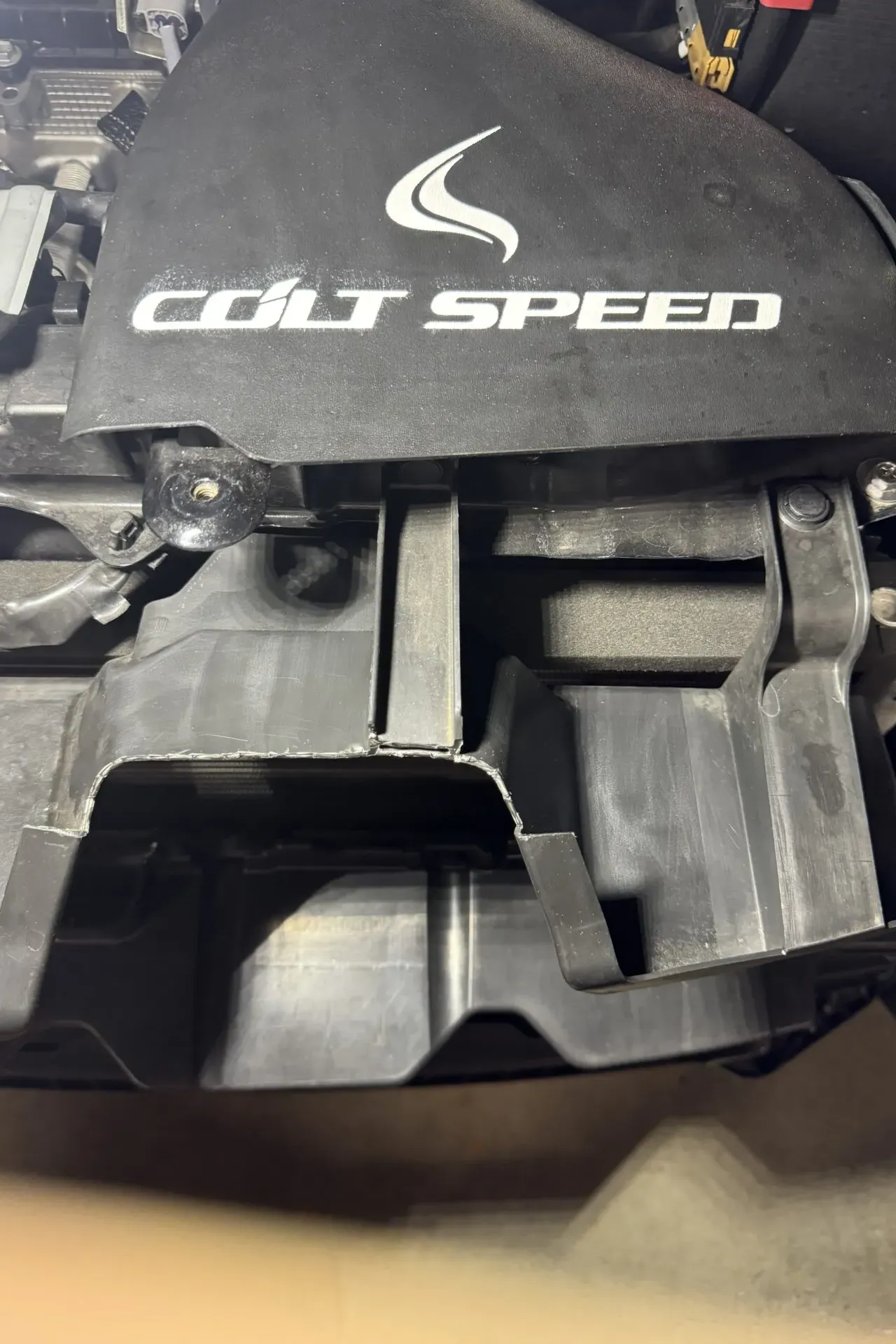

穴あけする箇所はこのあたりです。

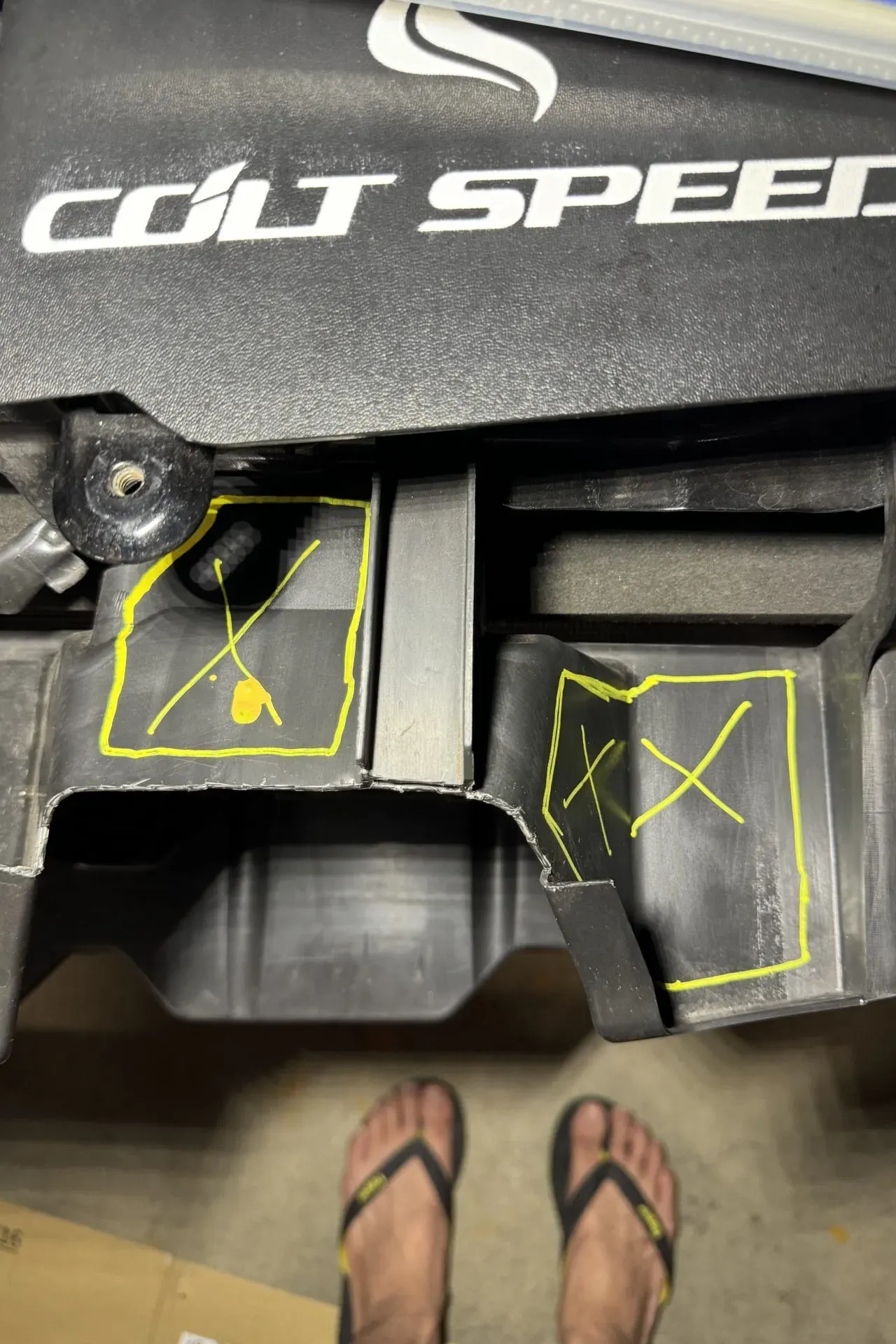

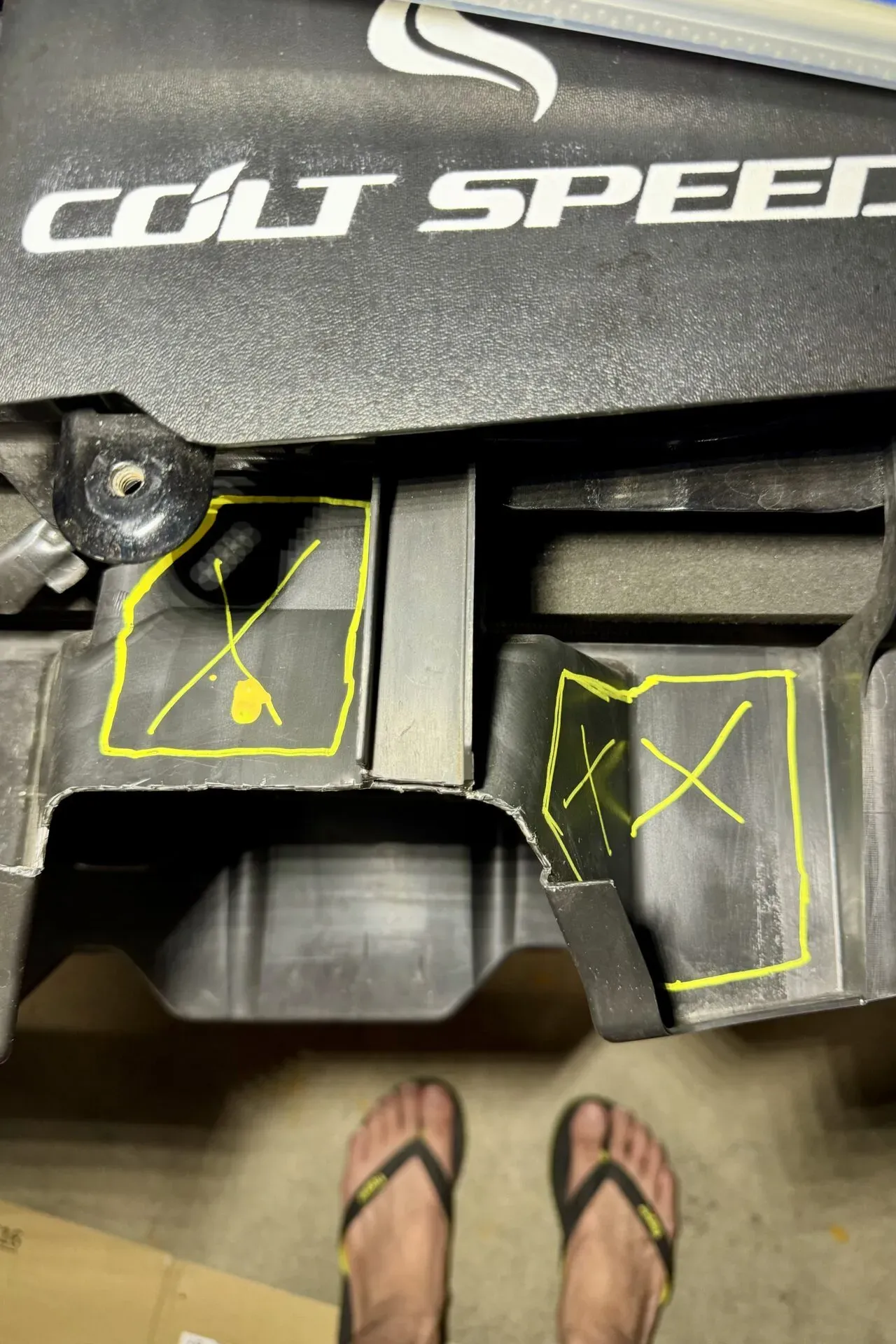

油性の黄色いペンを使って切り落とす場所をマークします。（100均でも売ってました）

ぺべオ(Pebeo) ペベオ(Pebeo) 不透明油性ペイントマーカー 4アーティスト マーカー 2mmラウンド イエロー 002 ￥283￥308 Amazonで見る

他で探す楽天で探すYahoo!で探す

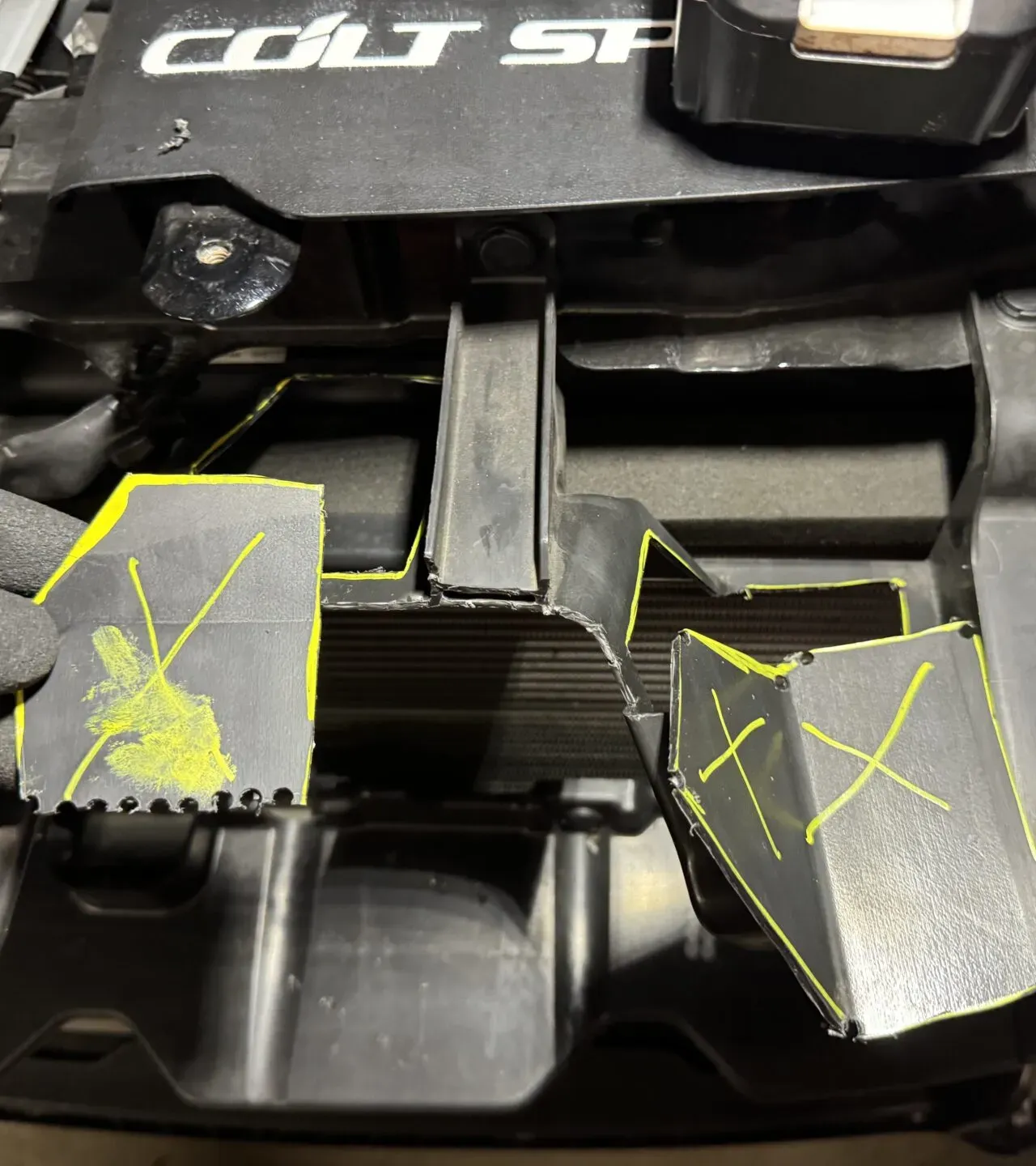

ドリルで角に穴あけして普通のカッターで3回ぐらい力を込めて線を入れたら切れます。

平型のヤスリを使って切り口を整えます。

また、切粉を掃除しておきます。ここで異物を吸い込んだらエアフィルターに直行してしまうためです。

TARIST TARIST 鉄工ヤスリ 3本組 200mm 平 半丸 丸 中目 炭素鋼 金属 金工用 研削 バリ取り DIY ￥1,798 Amazonで見る

他で探す楽天で探すYahoo!で探す

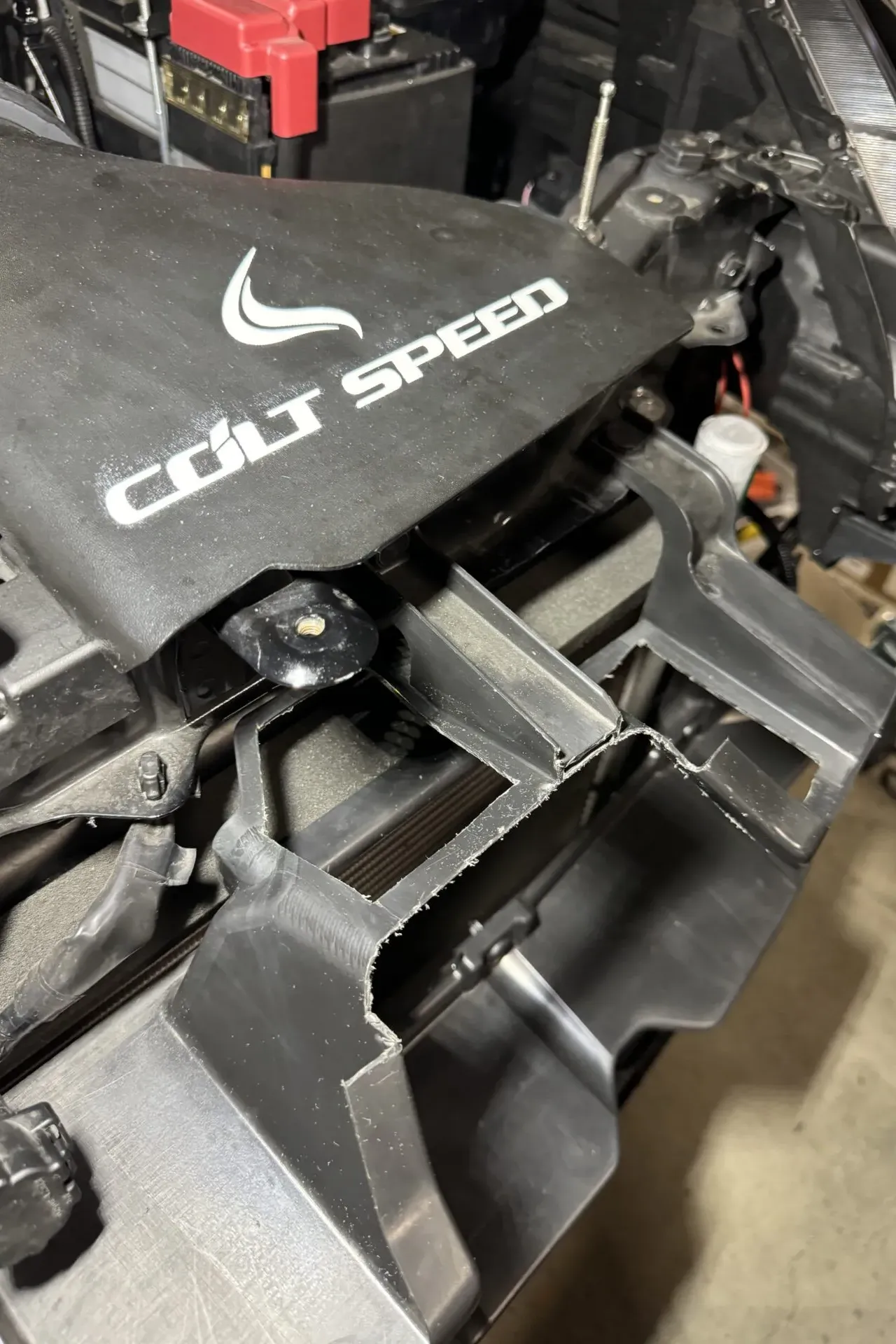

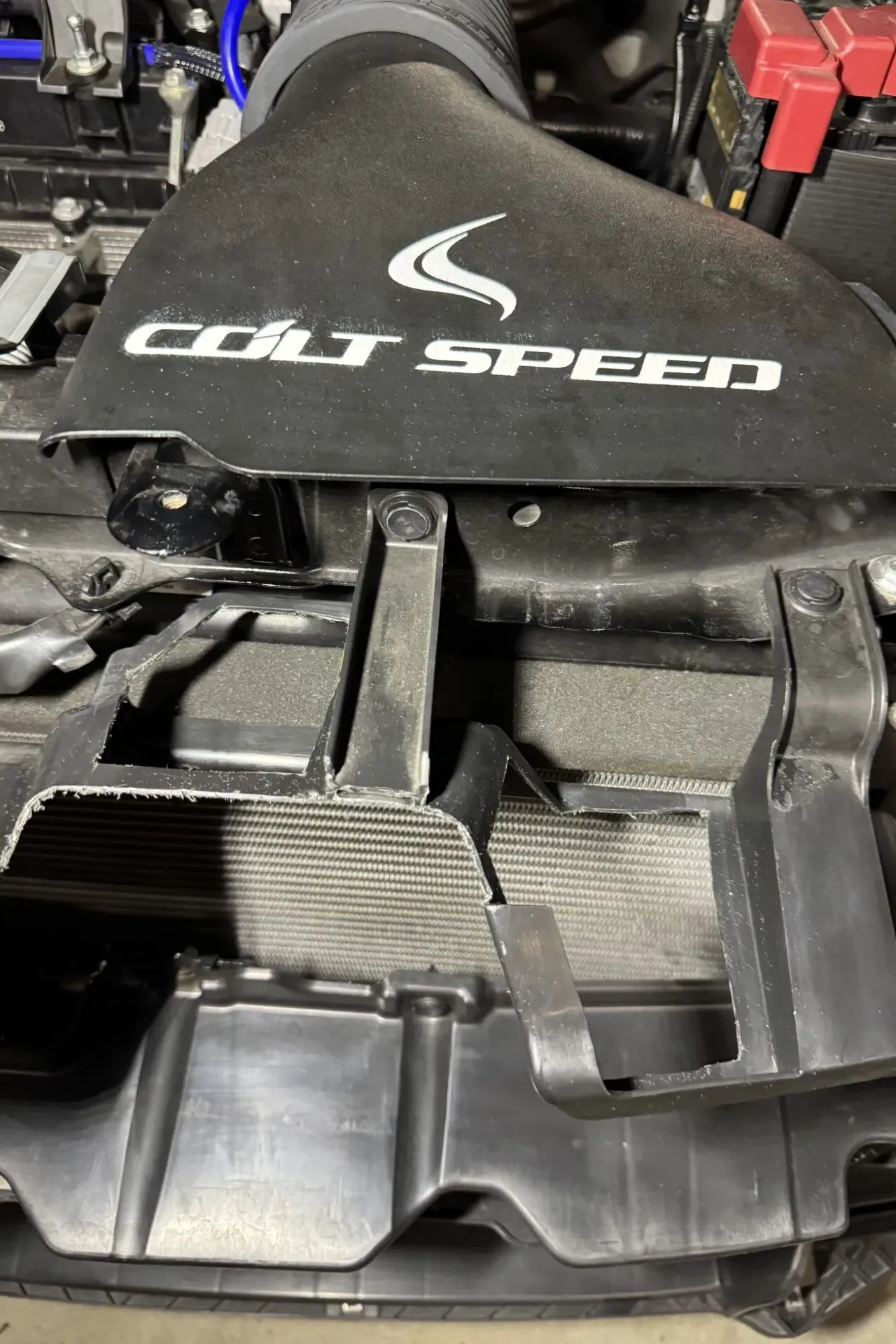

適当に作業した割には綺麗に加工できました。

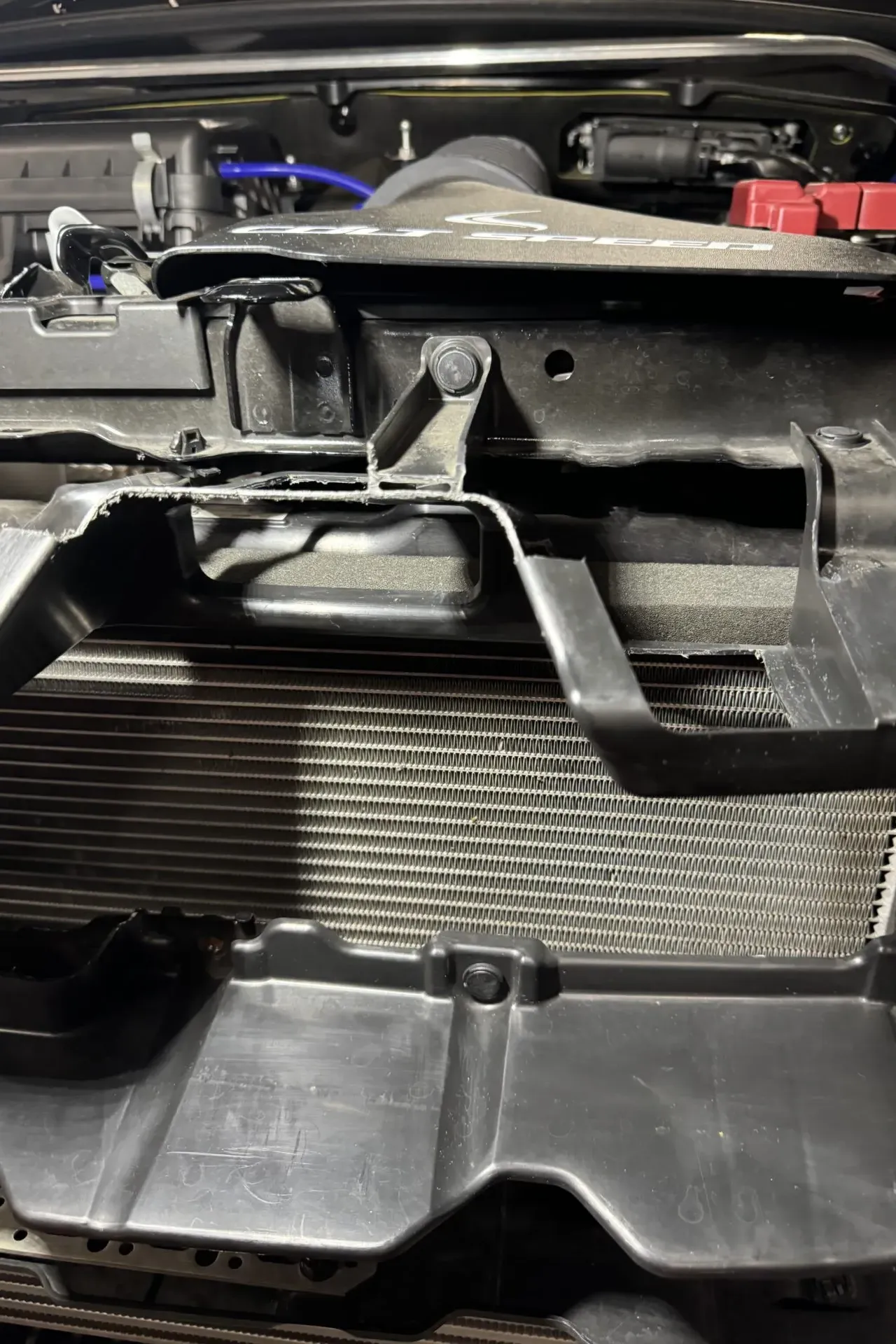

前からCOLT SPEEDのエアフローインテークを見ると、ほとんどフレームと干渉してしまって空気が入る余地が少ないです。

まとめ：シュラウド全面カットで吸気量アップ、効果は走行で判断#

• シュラウドをカットして全面から吸気量を増やせるように加工しました。
• SWKのエアスクープを設置しているので変化は少ないと思います。
• 停車していたらエンジンルームの空気を吸いそうな構造です。低速でも良いから走行しておけばフレッシュエアーが入りそうです。
