ATOTO S8にバックカメラを取り付ける方法

ATOTO S8 Premium

概要

  • 半年間バックカメラが無い状態で過ごしましたが、やはりバックカメラがあったほうが駐車が楽なので取り付けることにしました
  • バックカメラを取り付けるときは、配線が面倒なのでなかなか気が進まなかったです。
  • しかし、車で旅行に行く前に取り付けてテストをしたかったので旅行直前に取り付けました。

ATOTO S8ではバックカメラを取り付けるだけでアラウンドビューが実現できます。擬似的なのであんまり綺麗では無いですが。

買ったもの

ATOTO S8 G2(2世代) Premiumをカーナビとしてすでに設置してあるので、追加でバックカメラを買いました。

ATOTO AC-HD03LR 720Pリアビューバックアップカメラ(広角180°)、ATOTO S8モデルのみ、VSV(仮想サラウンドビュー)パーキング、LRV(リアルタイムリアビュー)、ナイトビジョンおよび防水
ATOTO
¥7,920(2024/10/12 15:37時点)
HD720Pリアビューバックアップパーキングアシストカメラは、720PHDのビデオ信号を出力します。特殊な配線設計とシステムファームウェアのサポートにより、車両が前進中でもリアビューをリアルタイムで表示でき、乗客やヘッドレスト、車両の屋根、リアピラーによる障害物を避けるのに役立ちます。これにより視野が広がり、ドライバーは後方の車線を障害物なしに確認でき、従来の死角を解消します。

ATOTO S8に対応するカメラは9,000円の品と、5,000円の品がありまして、9,000円の方はアラウンドビューモニターが使えるとのことなので9,000円の方を買いました。

比較のために、9,000円は高いなぁと思うと思いますが、carrozzeriaのバックカメラは約31万画素で約1万円です。対して、AC-HD03LRは91万画素で約8,000円なので3倍綺麗なのにお値段は2割安いです。

ATOTO S8 Gen2の取り付け方は以下の記事で詳しく書いてあります。

開封の儀

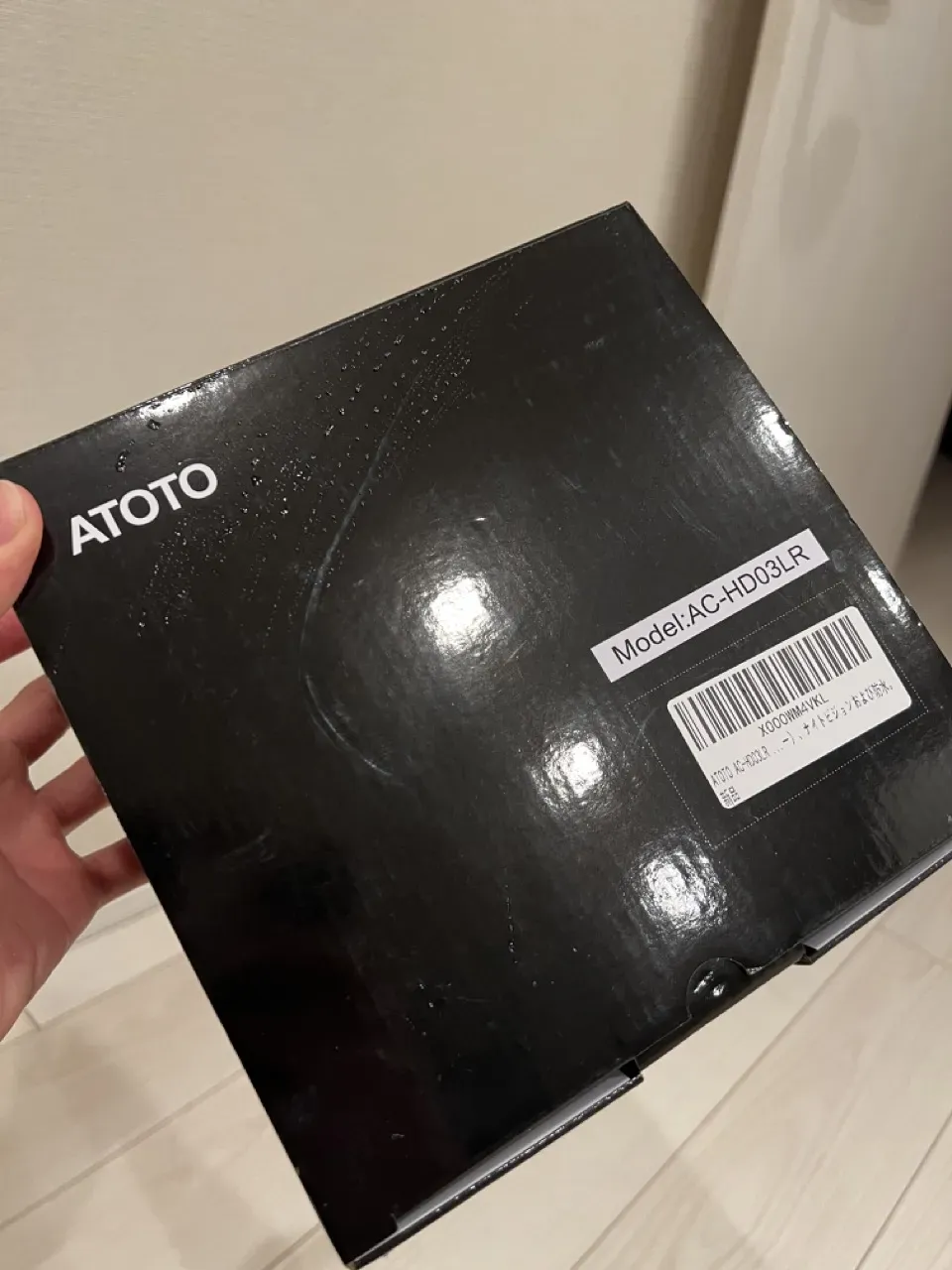

結構大きな箱で届きました。

カメラは小さいはずなのに不思議に思いました。。。

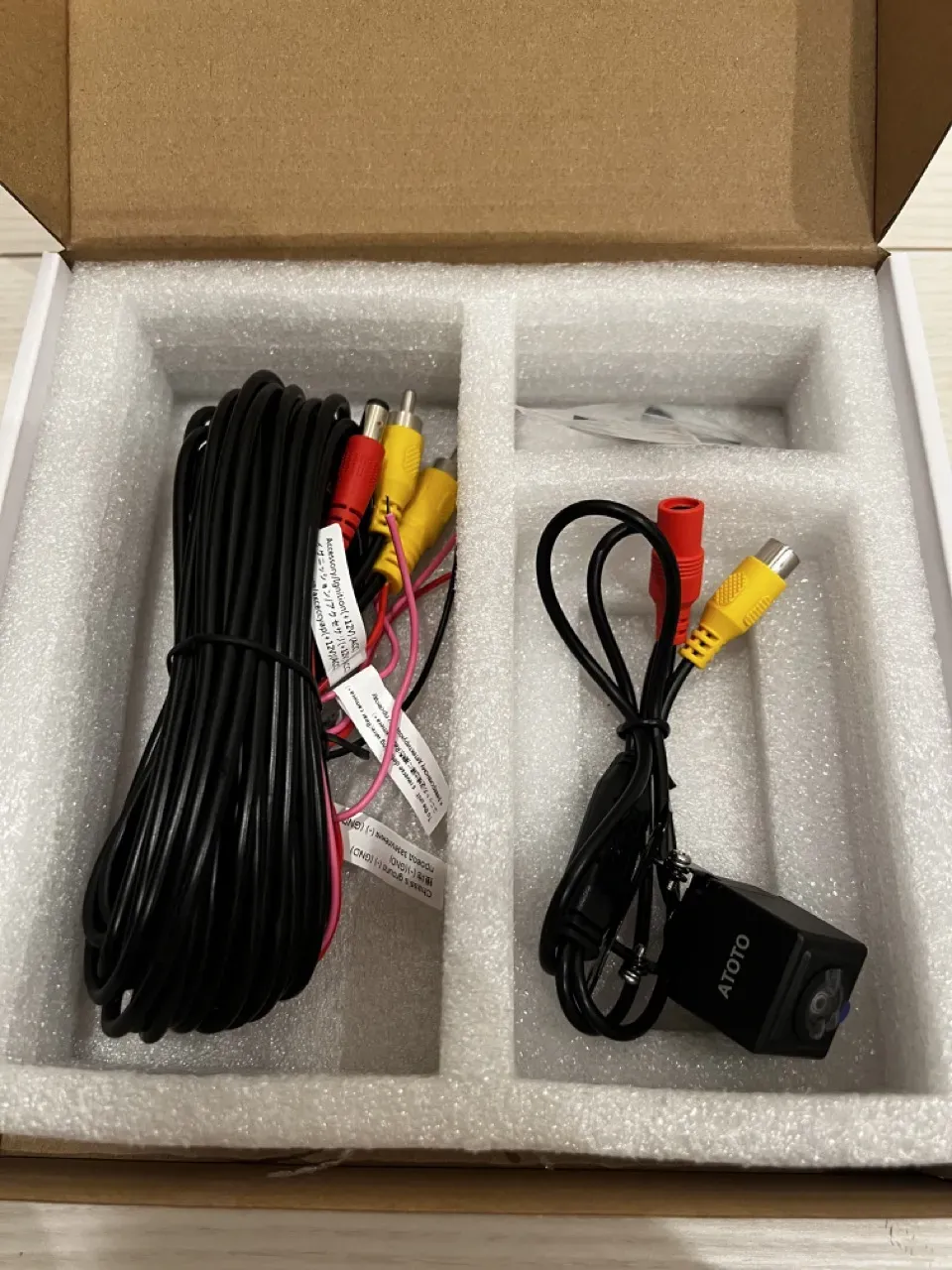

蓋を開けてみると、ケーブルとカメラ。

そして、その下に巨大な布がたたまれて入っています。これは、アラウンドビューモニターのためのキャリブレーション用の目印になります。邪魔なのですが、設定が終わっても再設定を考えると捨てられません!

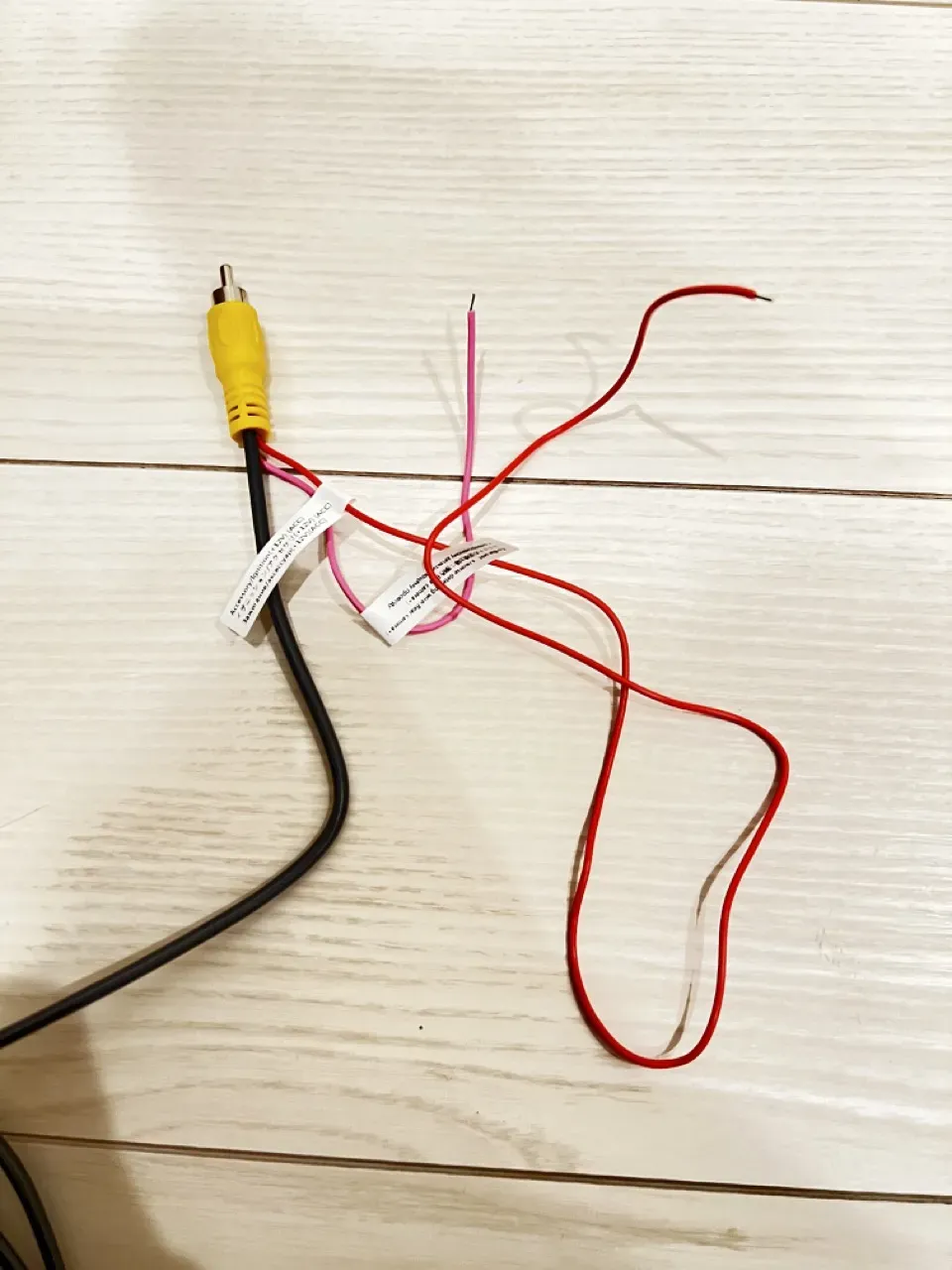

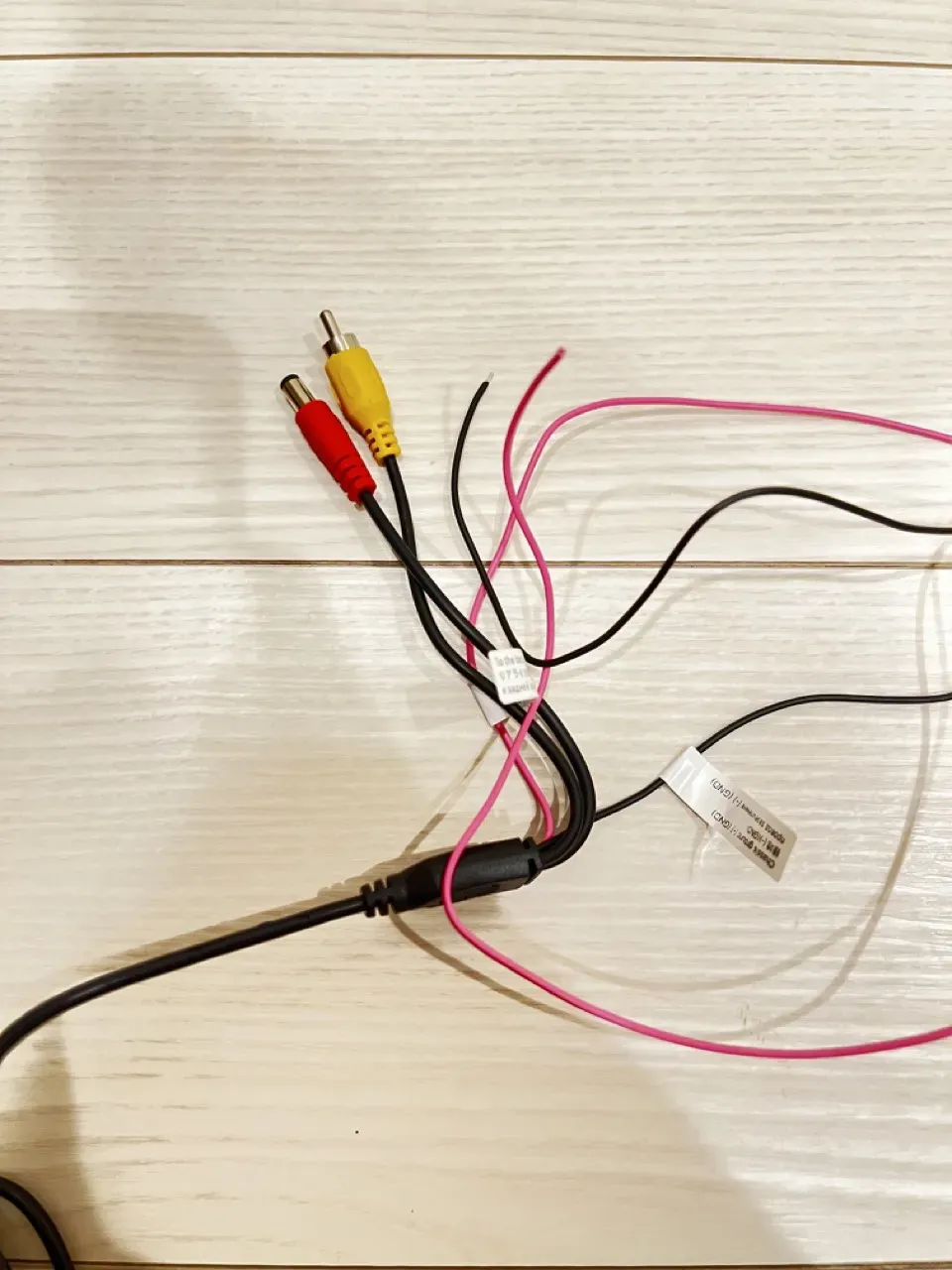

ケーブルの片側。RCA端子と、脇から2本怪しいケーブルが出てます。こちらはナビ側。

RCAジャックと、DCジャック、あと怪しいケーブルが2本出てます。

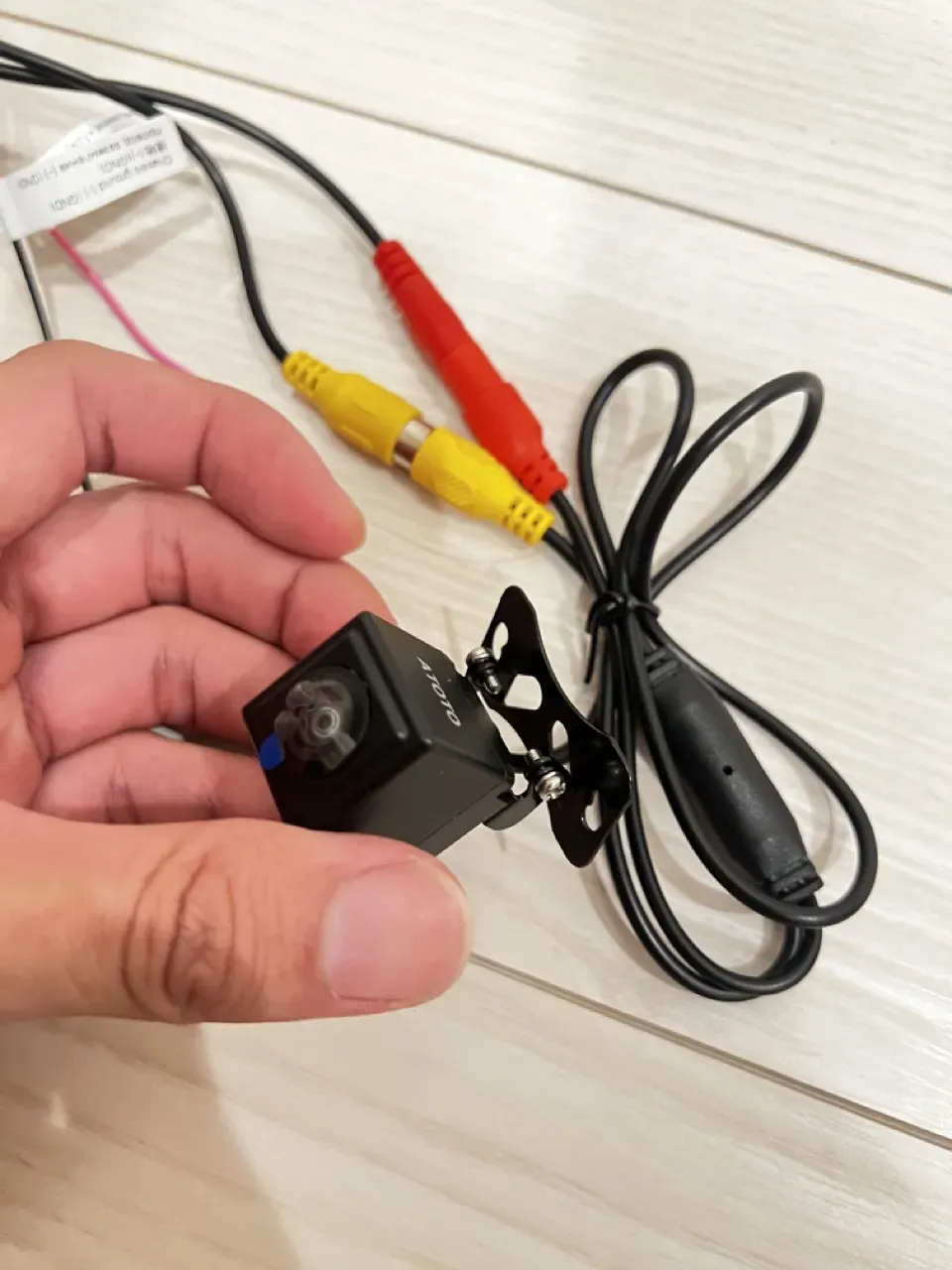

こちらはカメラ側。

カメラを仮に接続してみたところ。

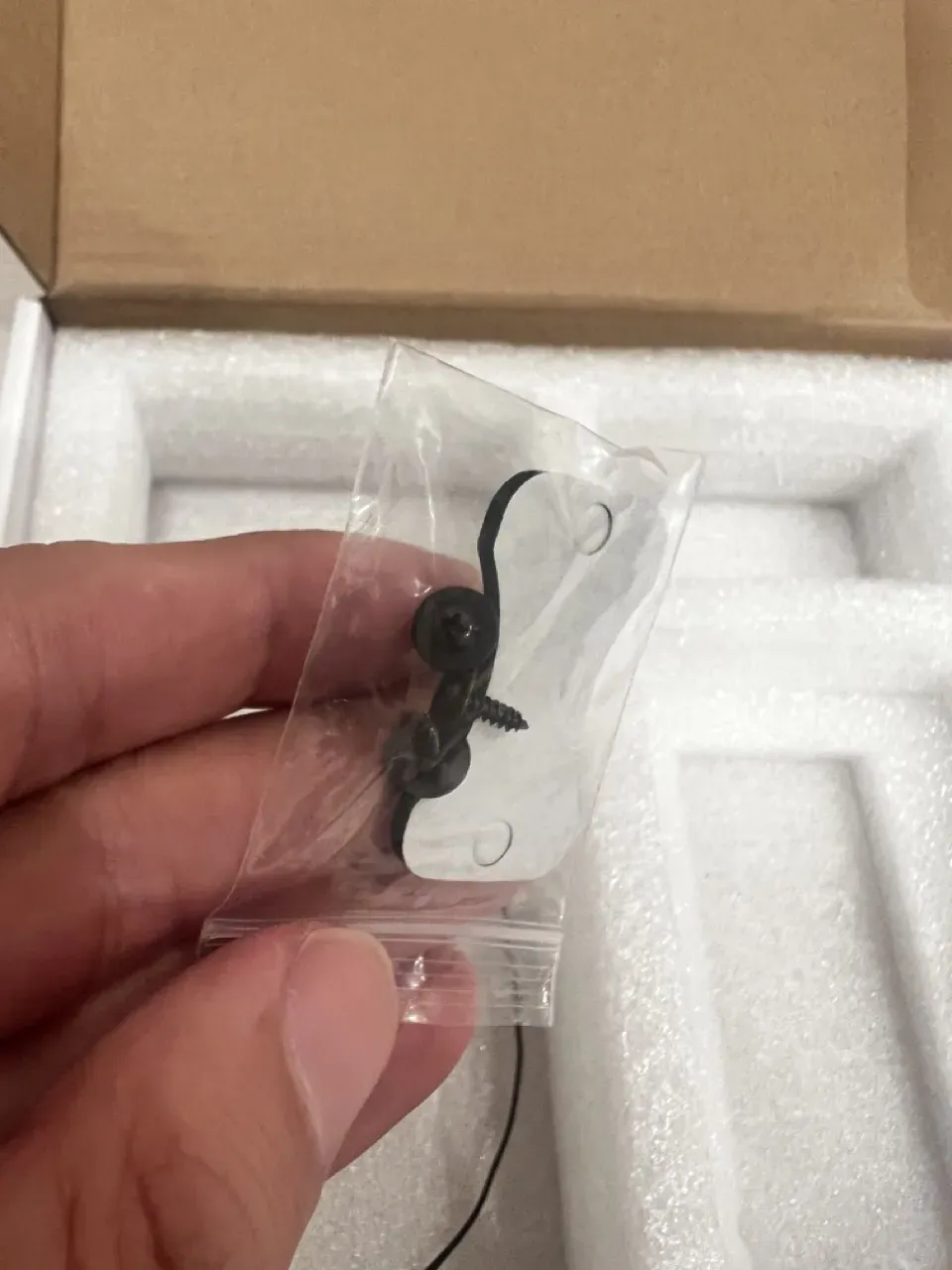

両面テープとネジが付属しています。

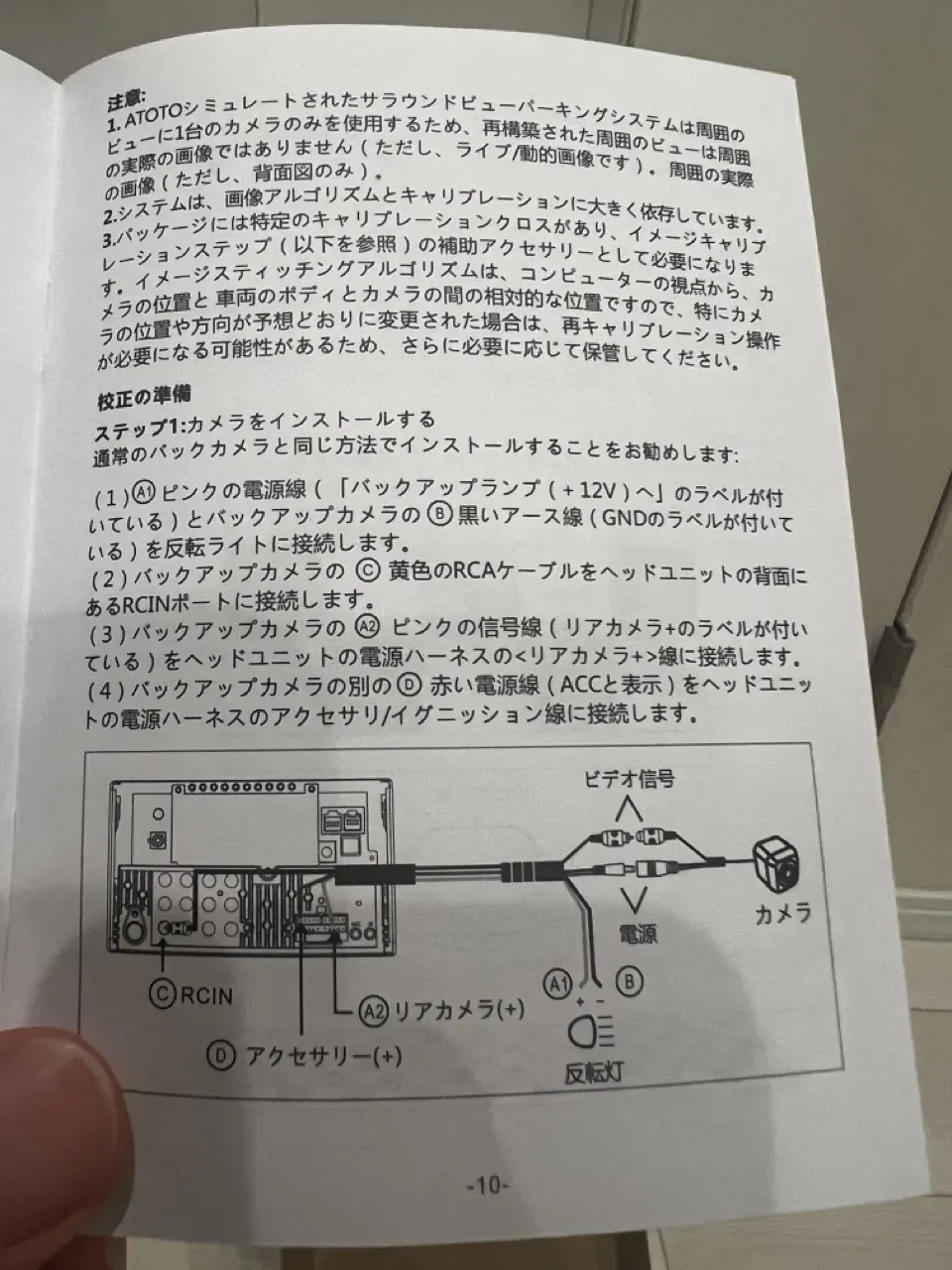

接続方法が説明書に書いてあります。

脇から出ている線は、バックしたときの照明用の電源となります。すでに十分ナンバー灯が明るいので今回は使いません。

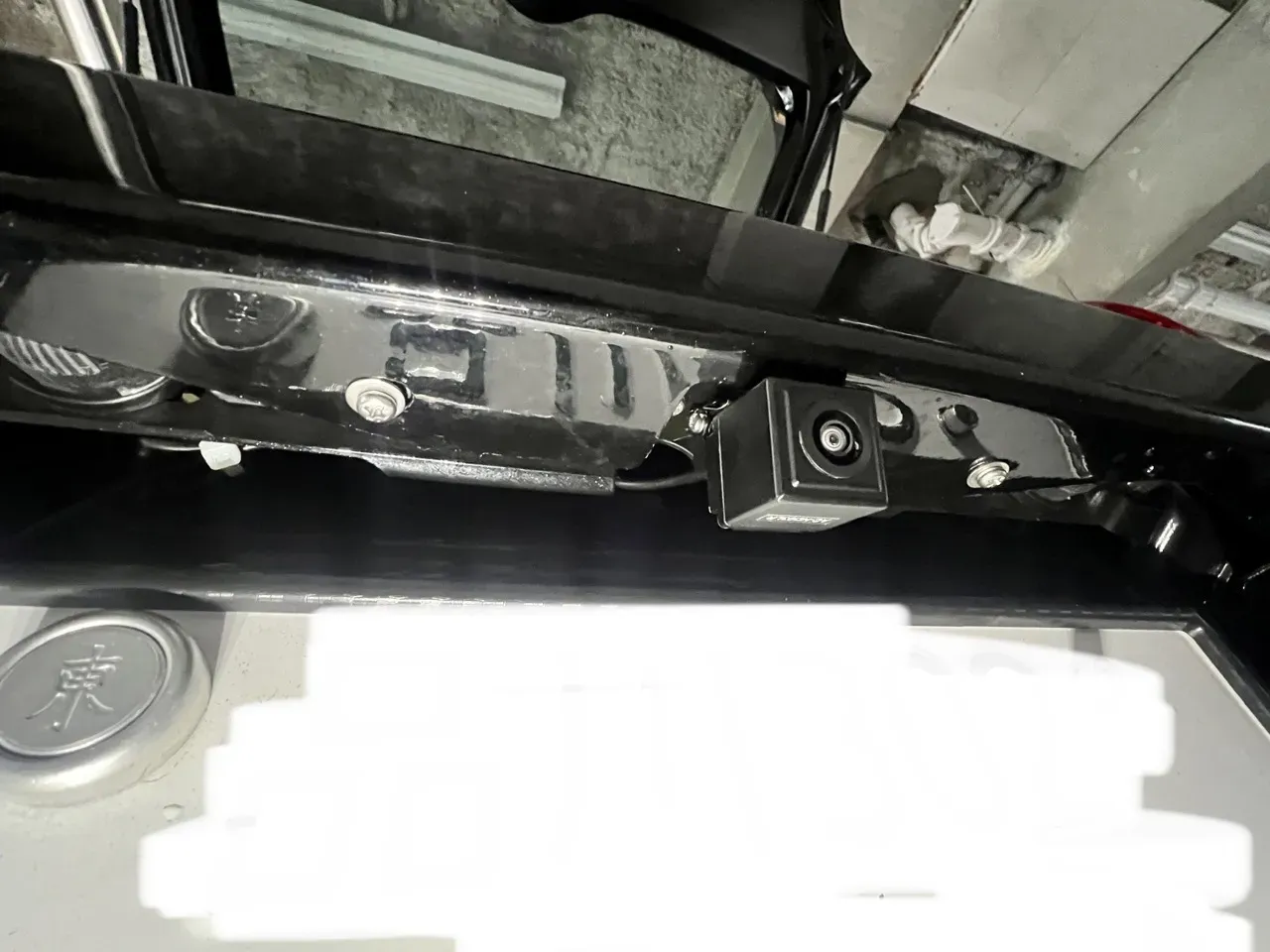

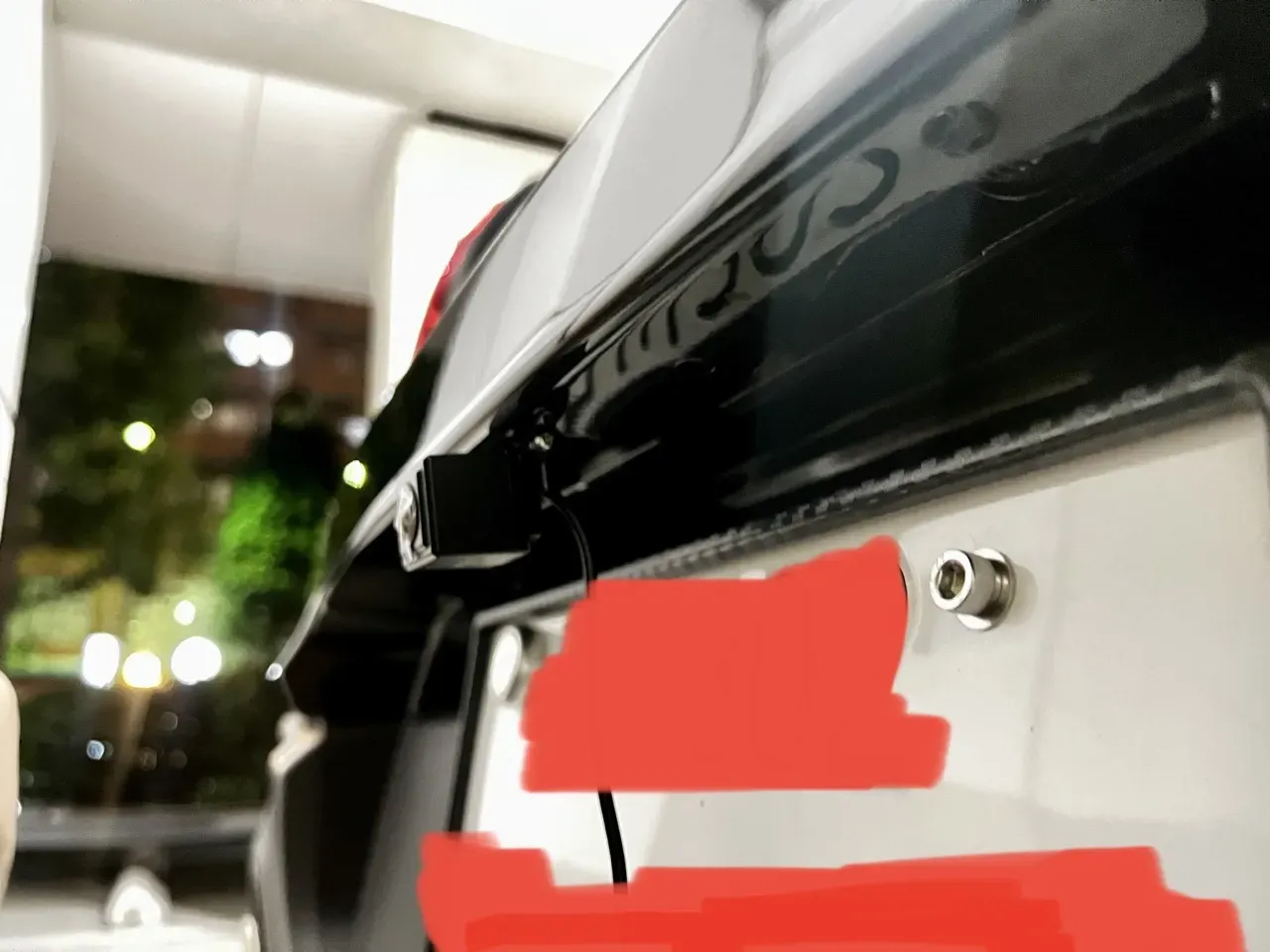

カメラをバンパーに借り付けしてみたところ。

バンパーにバックカメラを取り付けるための切れ込みがあるので、そこに付属のステーで設置すると以下の写真のようになります。これだとバンパーの外へ飛び出てしまっていて見た目が悪いです。

ということで、カメラを取り付けるために何かしら資材を買って加工して綺麗に取り付けようとおもいます。後ほど詳細を記載します。

バックカメラの取り付け方法

配線

まずは配線を通してみます。

線は、床下を通す方法と天井を這わす方法がありますが、できるだけ下の方に重いものは持っていきたいので下を通すことにします。

下を通すほうが内張りを剥がす量が多いので時間がかかります。

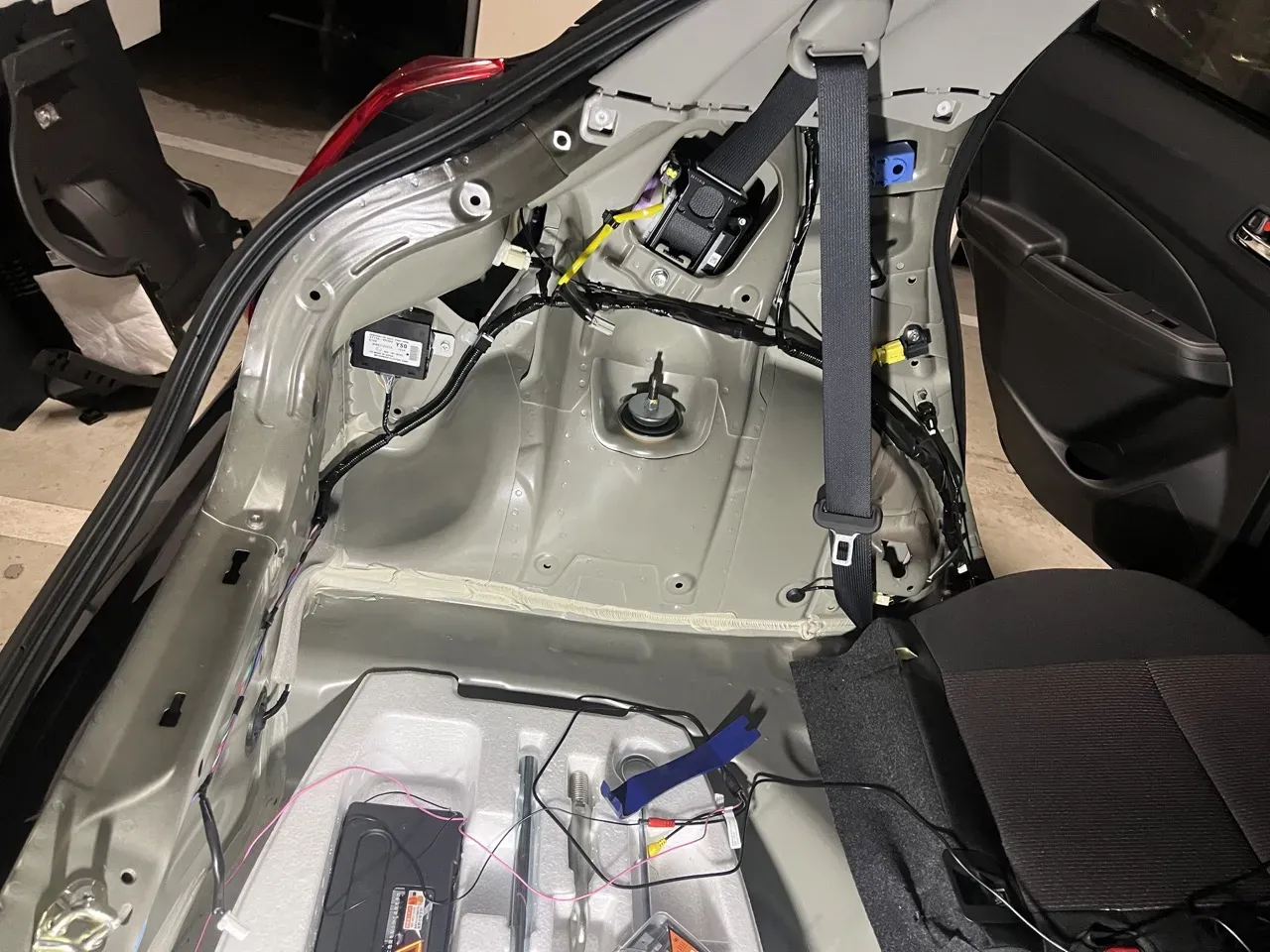

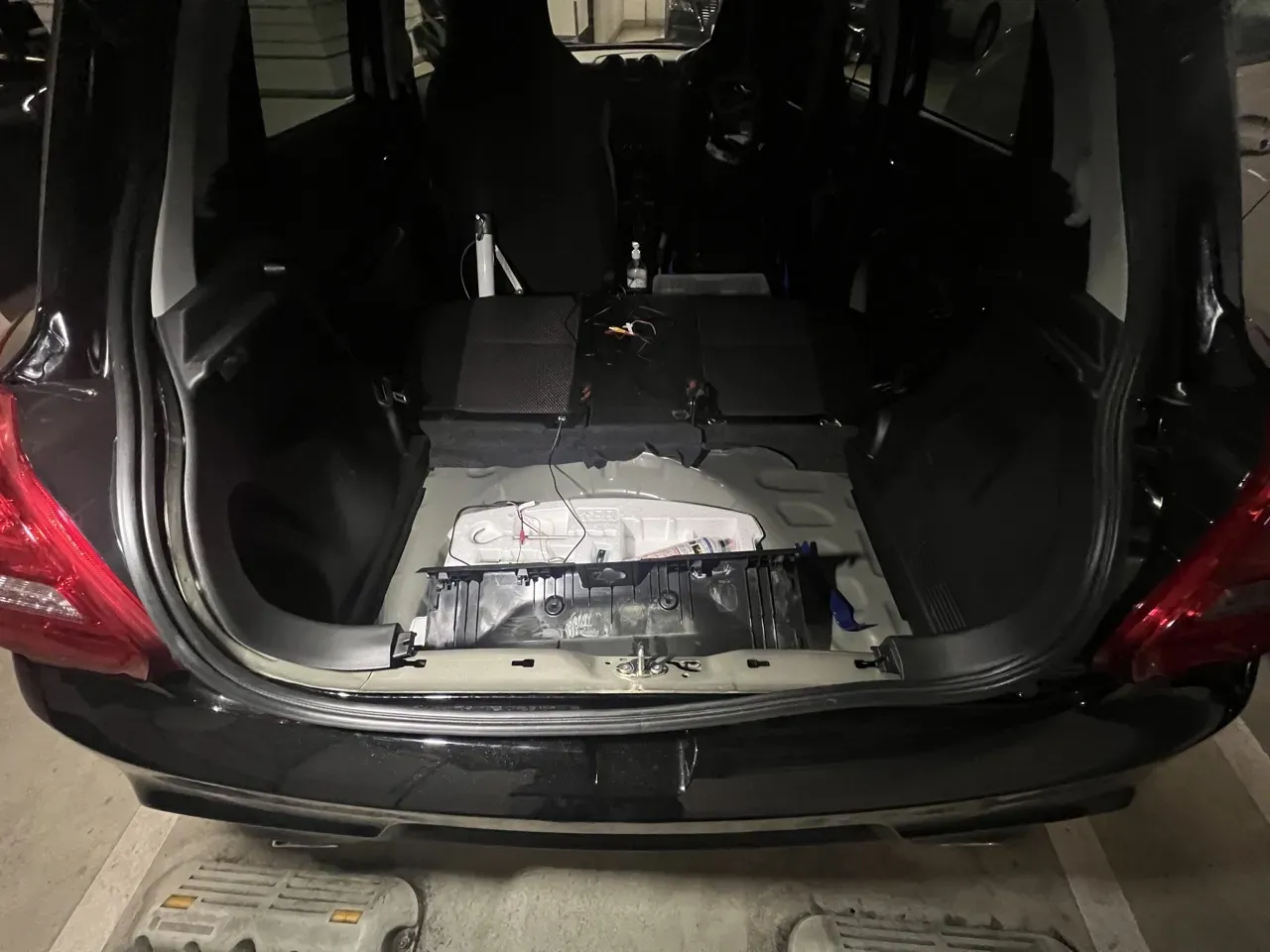

ハッチのモールを外して、内張りを外して、リアの左側のシートを外して、左側の内張りを外します。

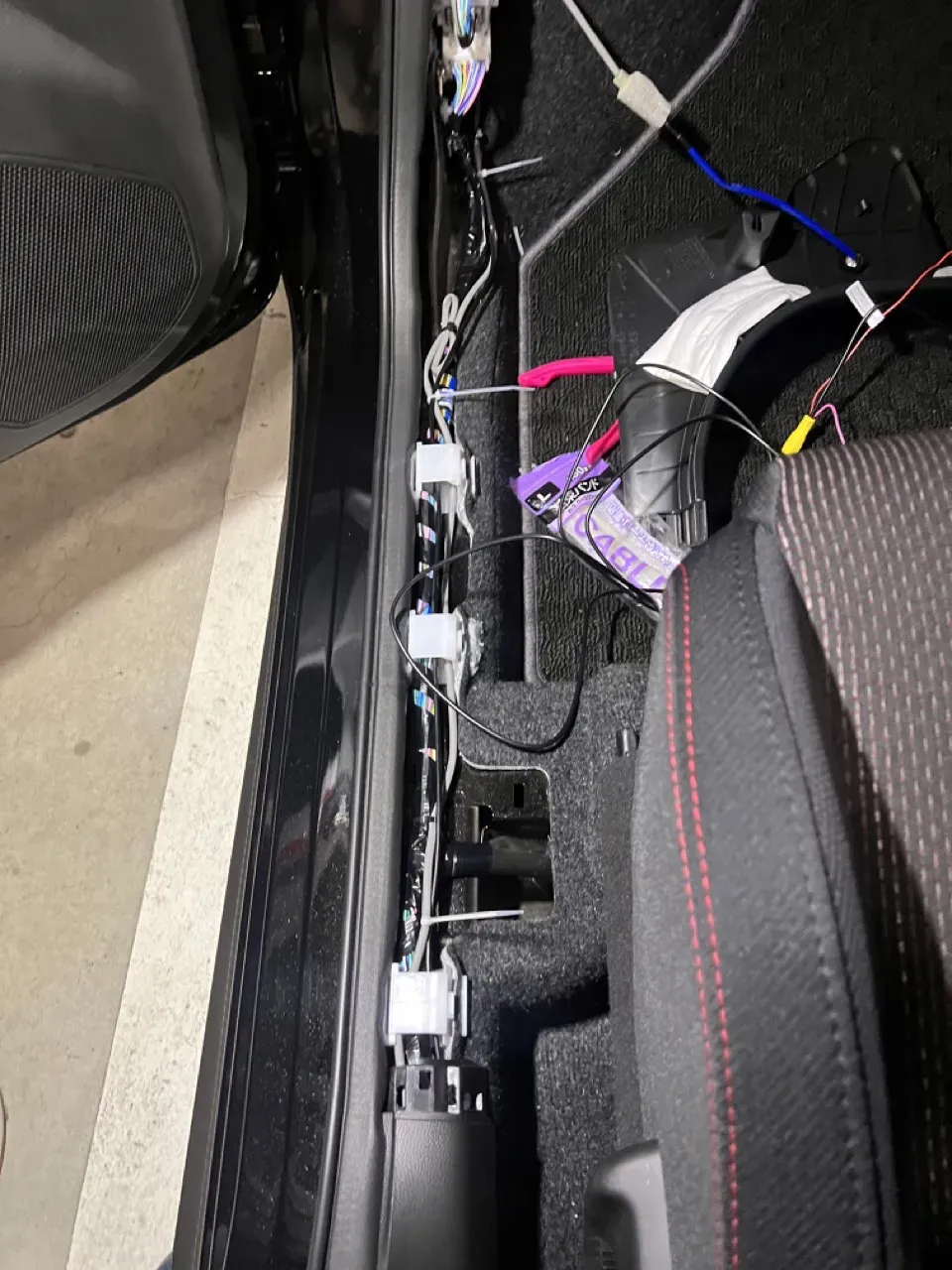

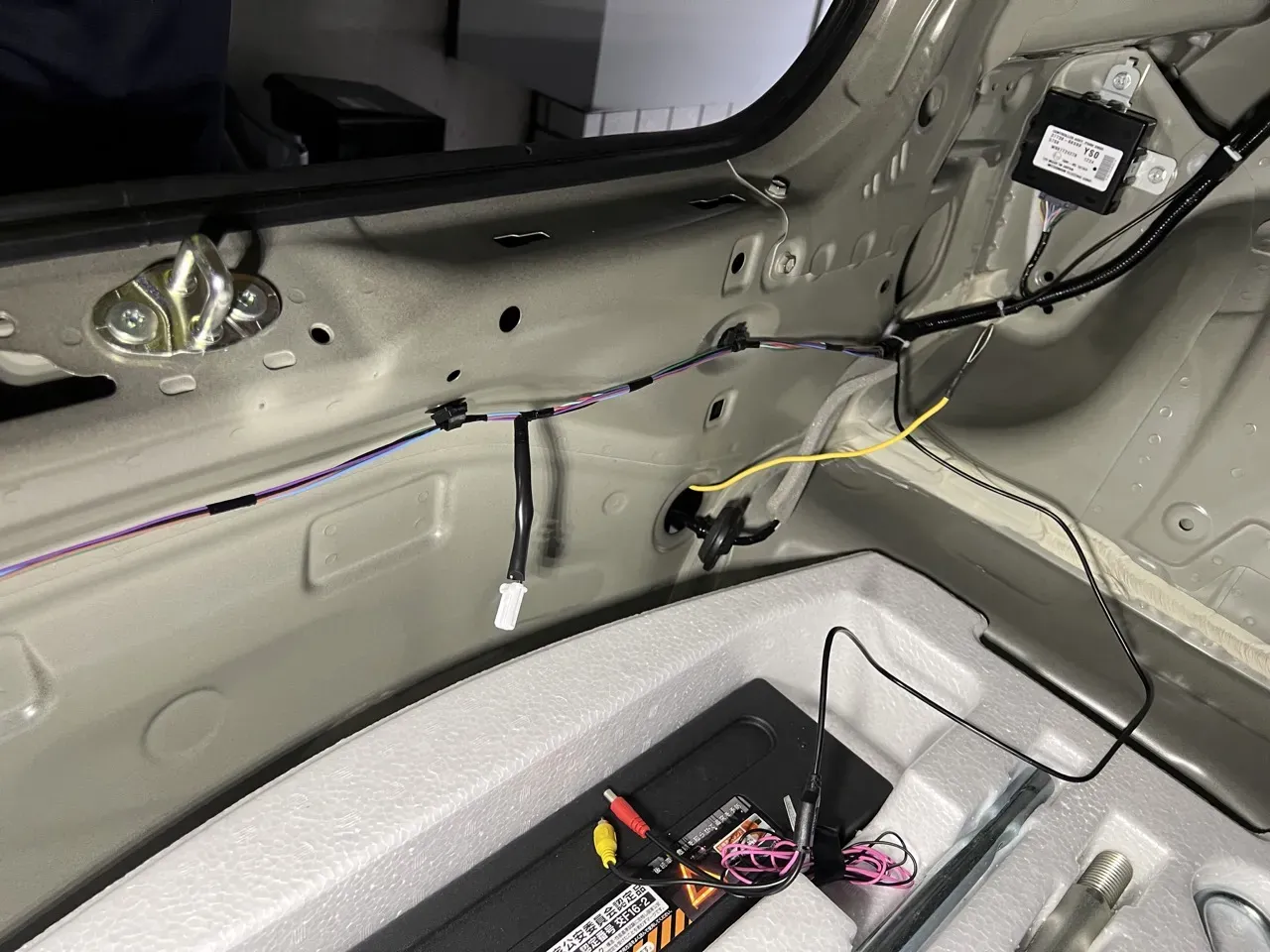

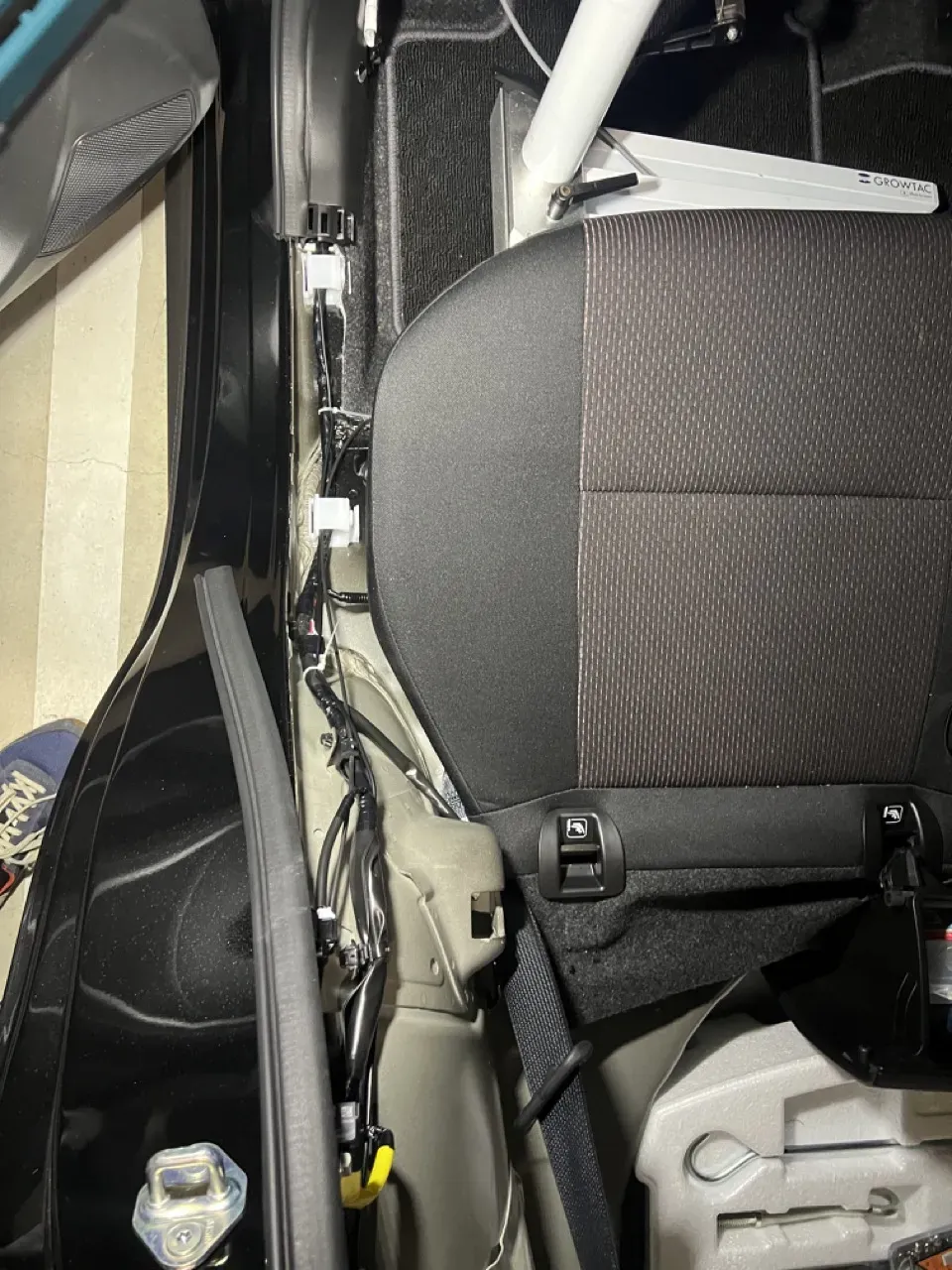

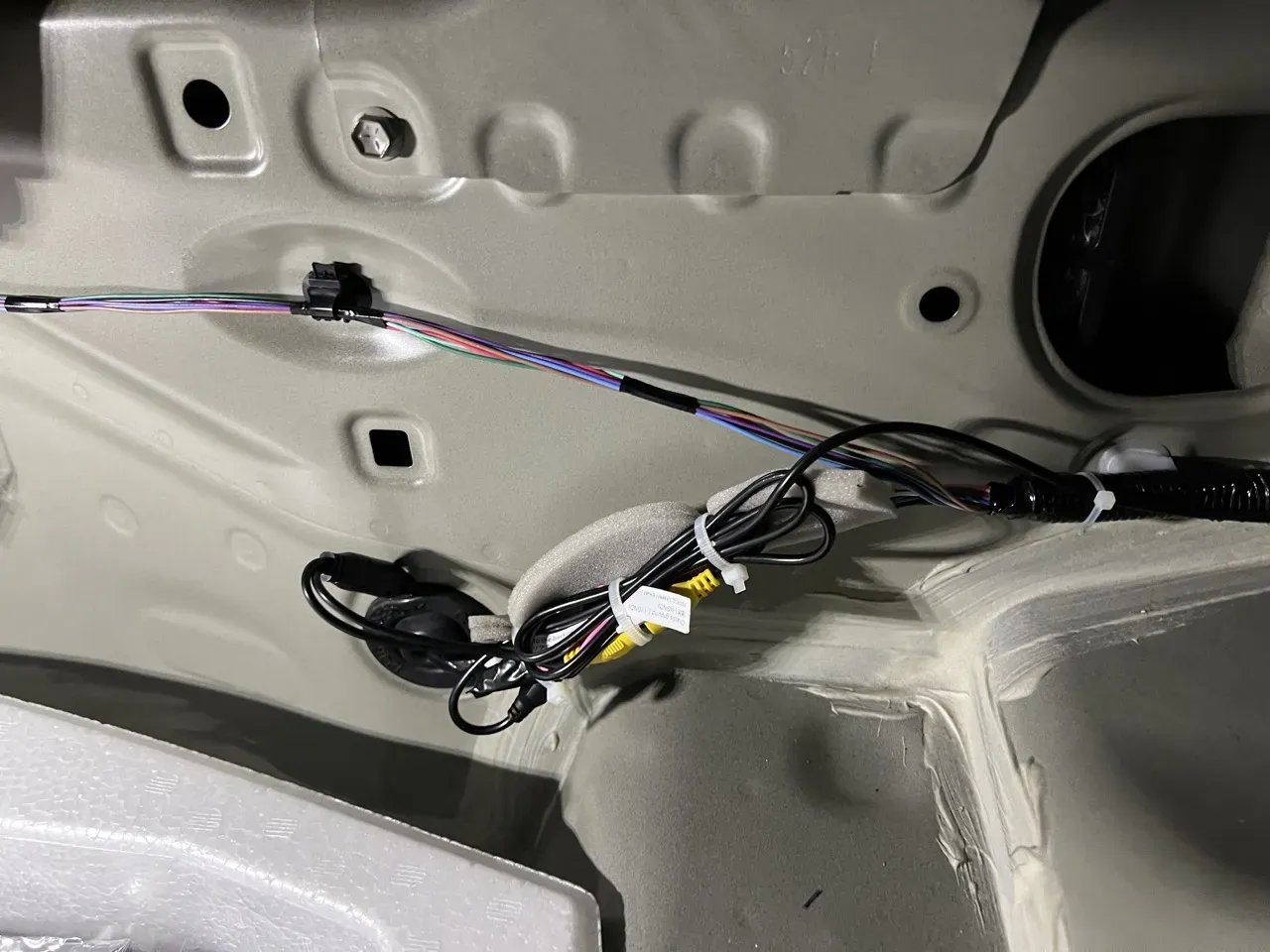

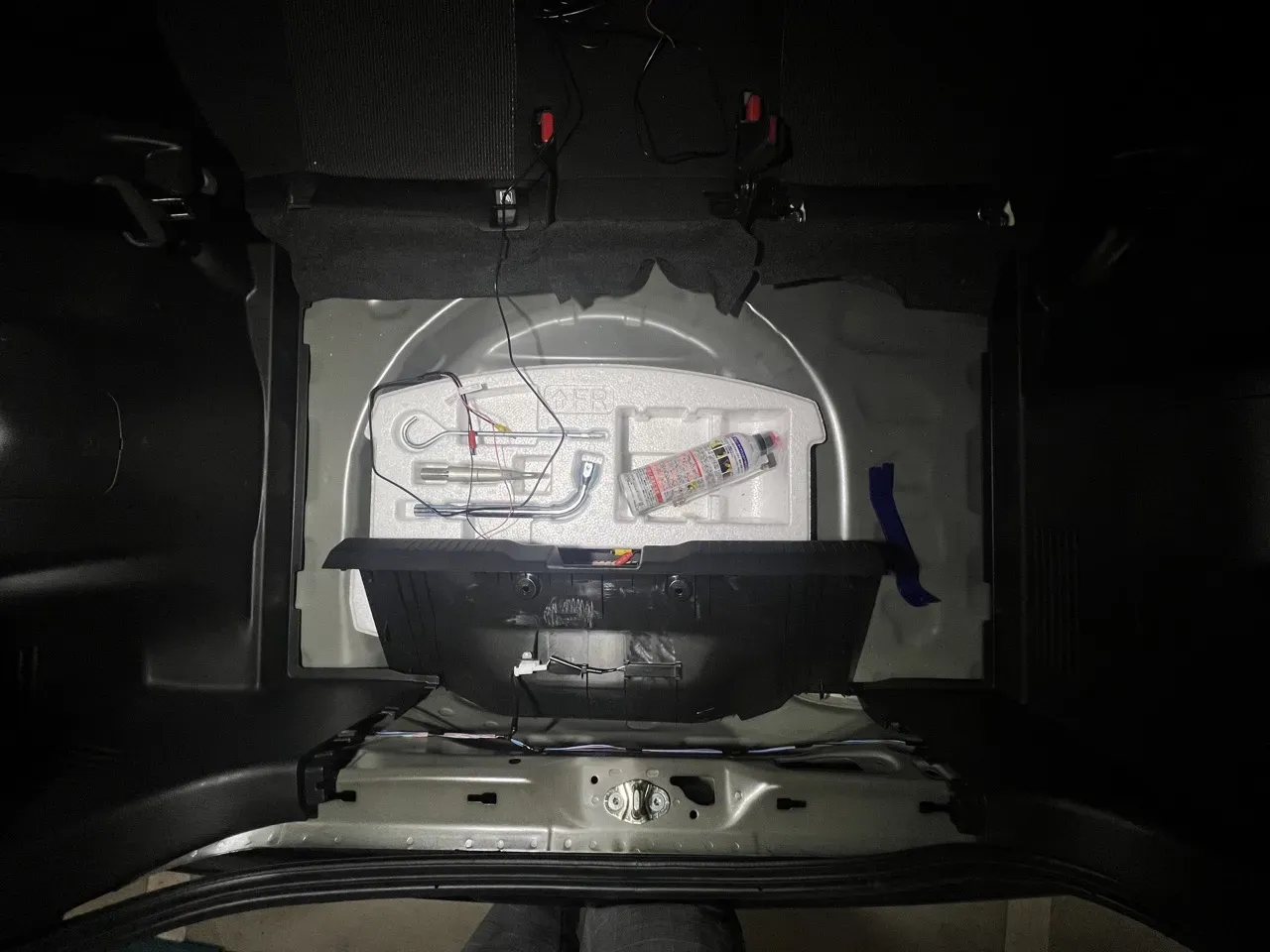

既存の配線に、結束バンドでくくりつけていきます。

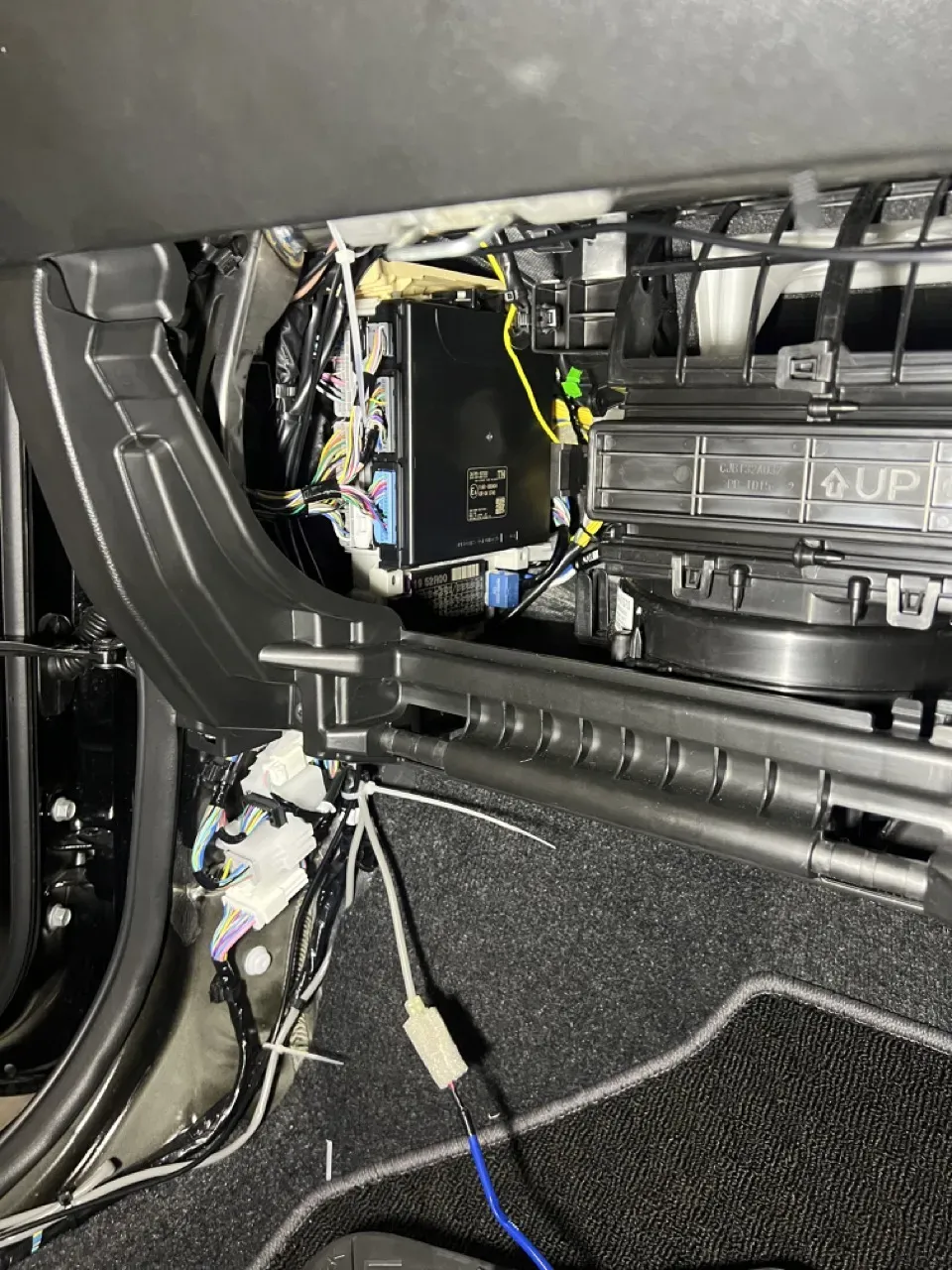

ダッシュボードの裏を通してきます。

最終的にナビに持ってきます。

下の写真は配線前です。

ケーブルが少し余るので、余った部分はダッシュボードの裏辺りに束ねて、フレームにくくりつけておきます。ちゃんとくくりつけないと、カーブをしたときにカチャカチャ音が鳴ってしまいます。

カメラの説明書を確認してみると、リバースギアに入れることでキャリブレーション用のアプリが起動することが判明しました。なので、バックギアの信号をATOTO S8に接続する必要があります

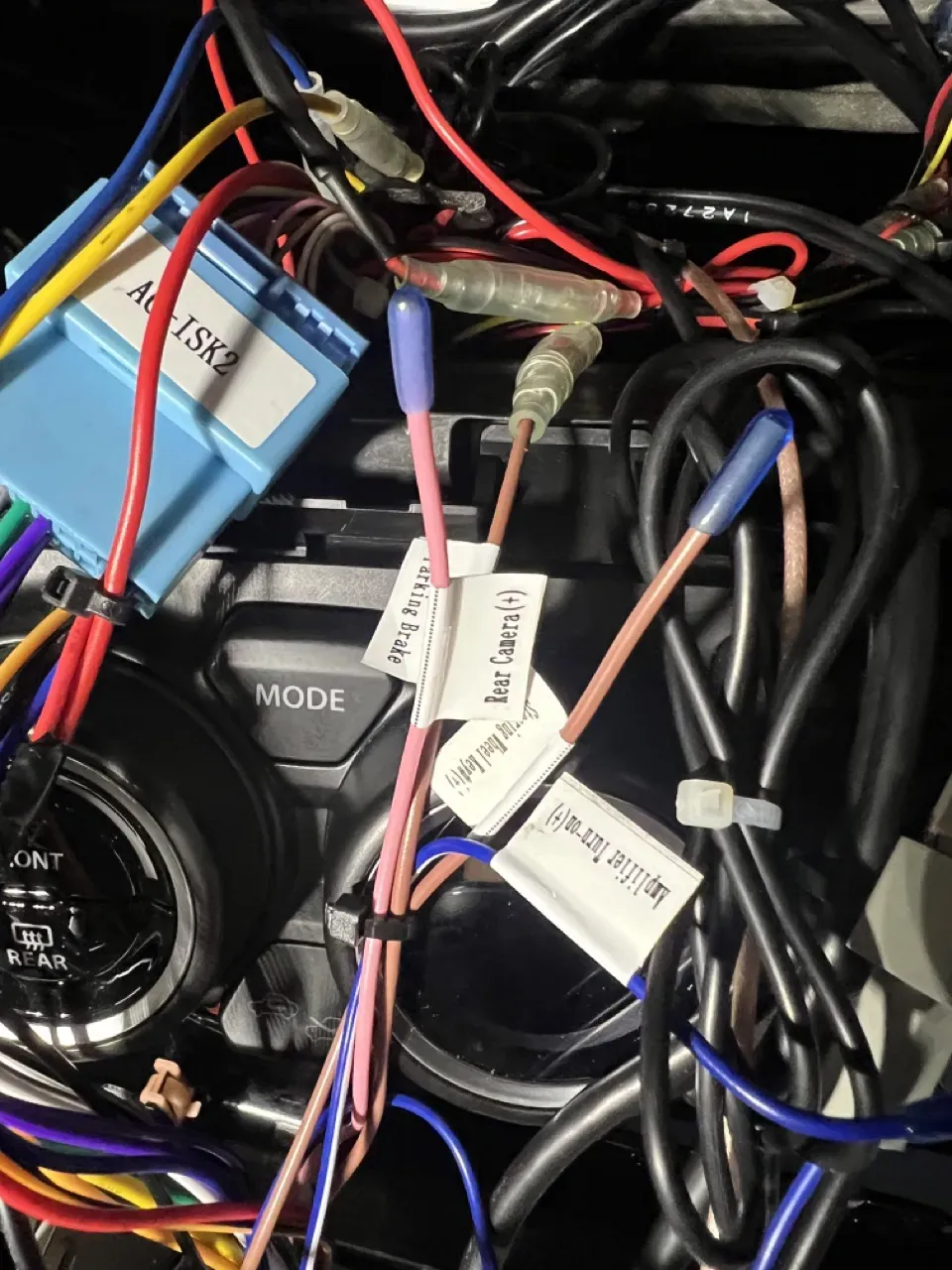

ATOTOナビ側からピンク色の線があるのでこれに接続します。ただの線なので、ギボシ端子に加工してつけ外しをしやすいようにします。

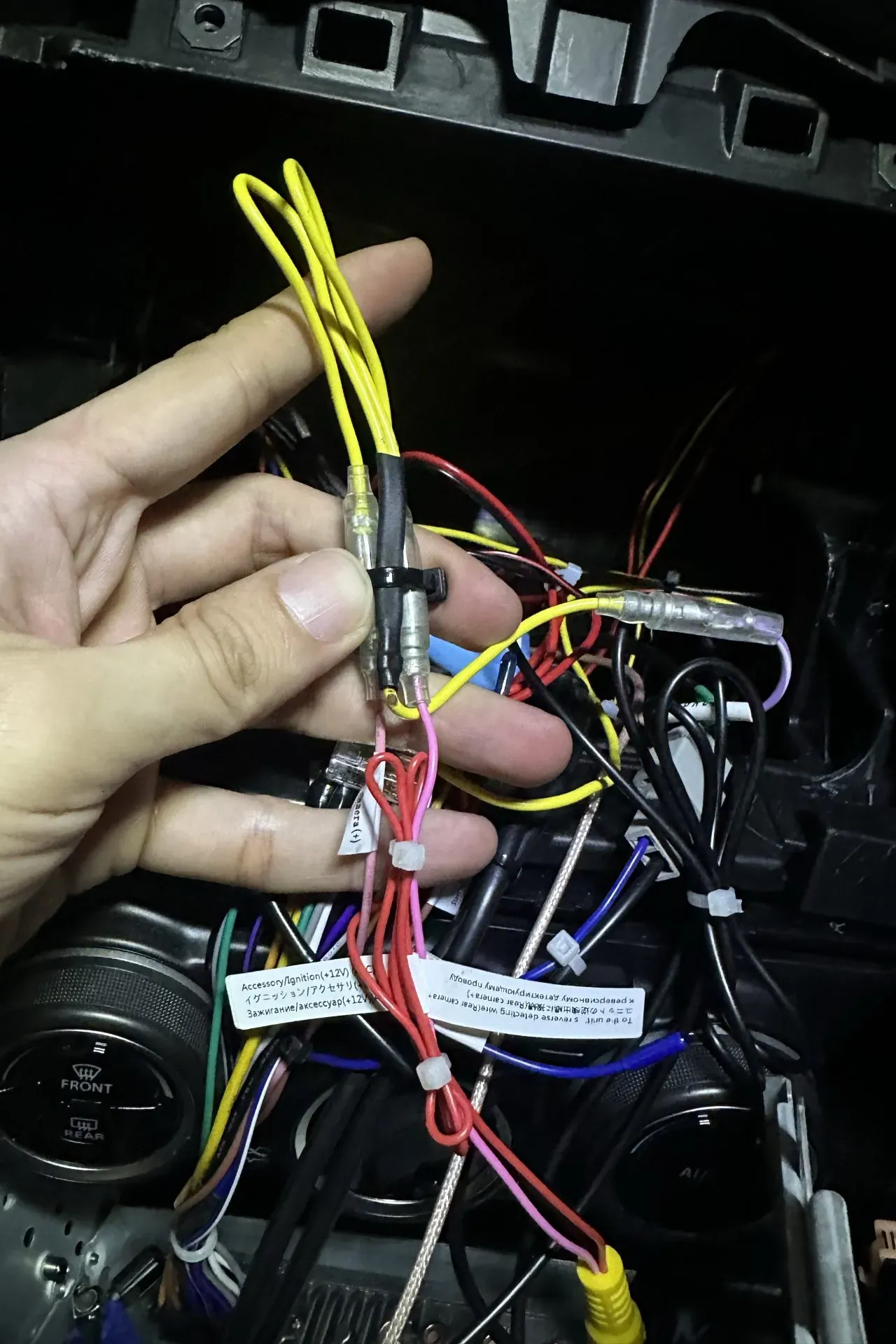

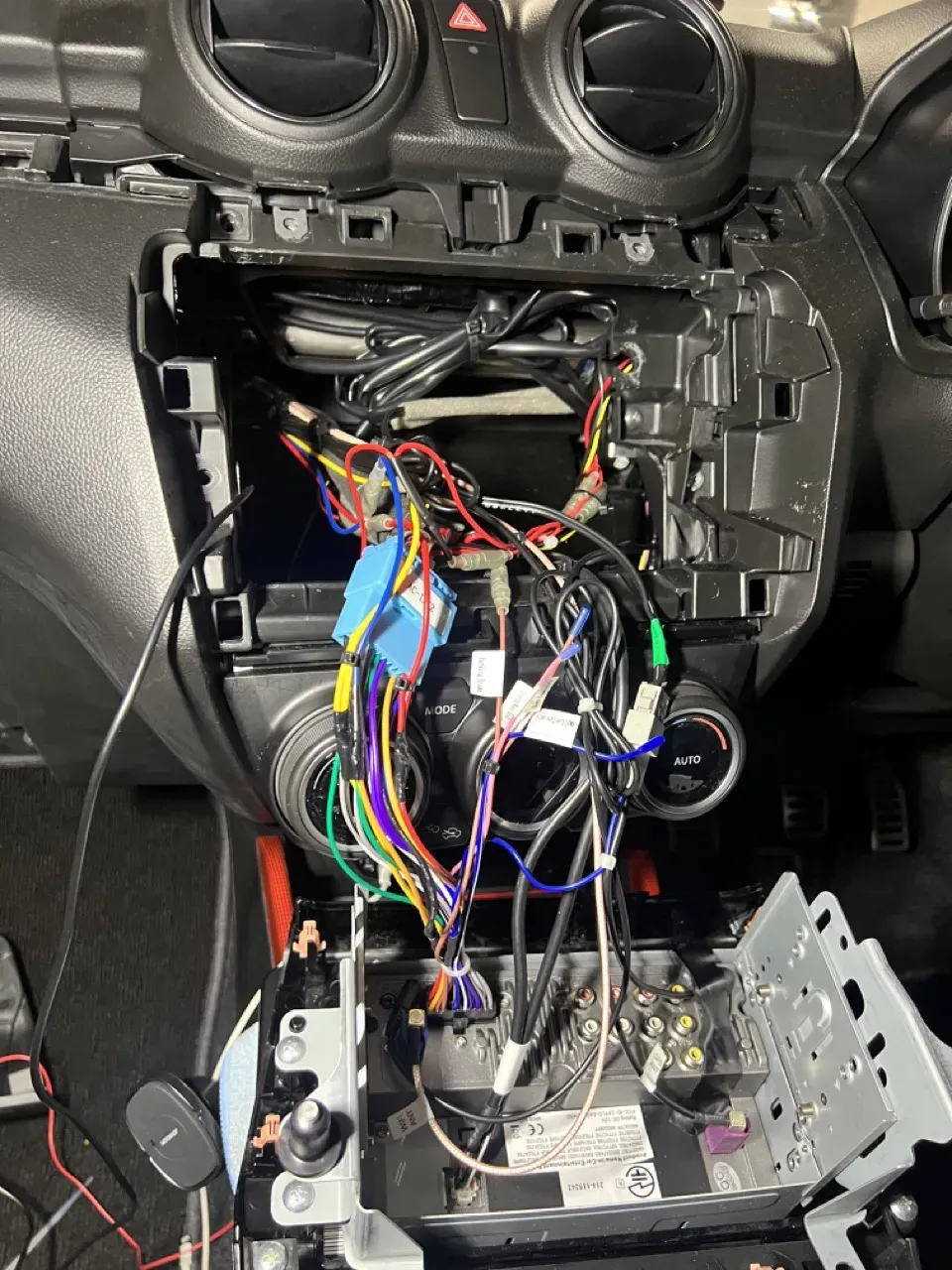

以下に、配線を完了した後の写真を掲載します。

最終的な配線は、車から来ている紫のs-backを2分岐します。1つをATOTO S8本体のコネクタから出ている線へ結線します。もう1つの線はバッカメラから来ているピンクの線へ結線します。

バックカメラから来ている赤色の線はアクセサリ電源に結線します。

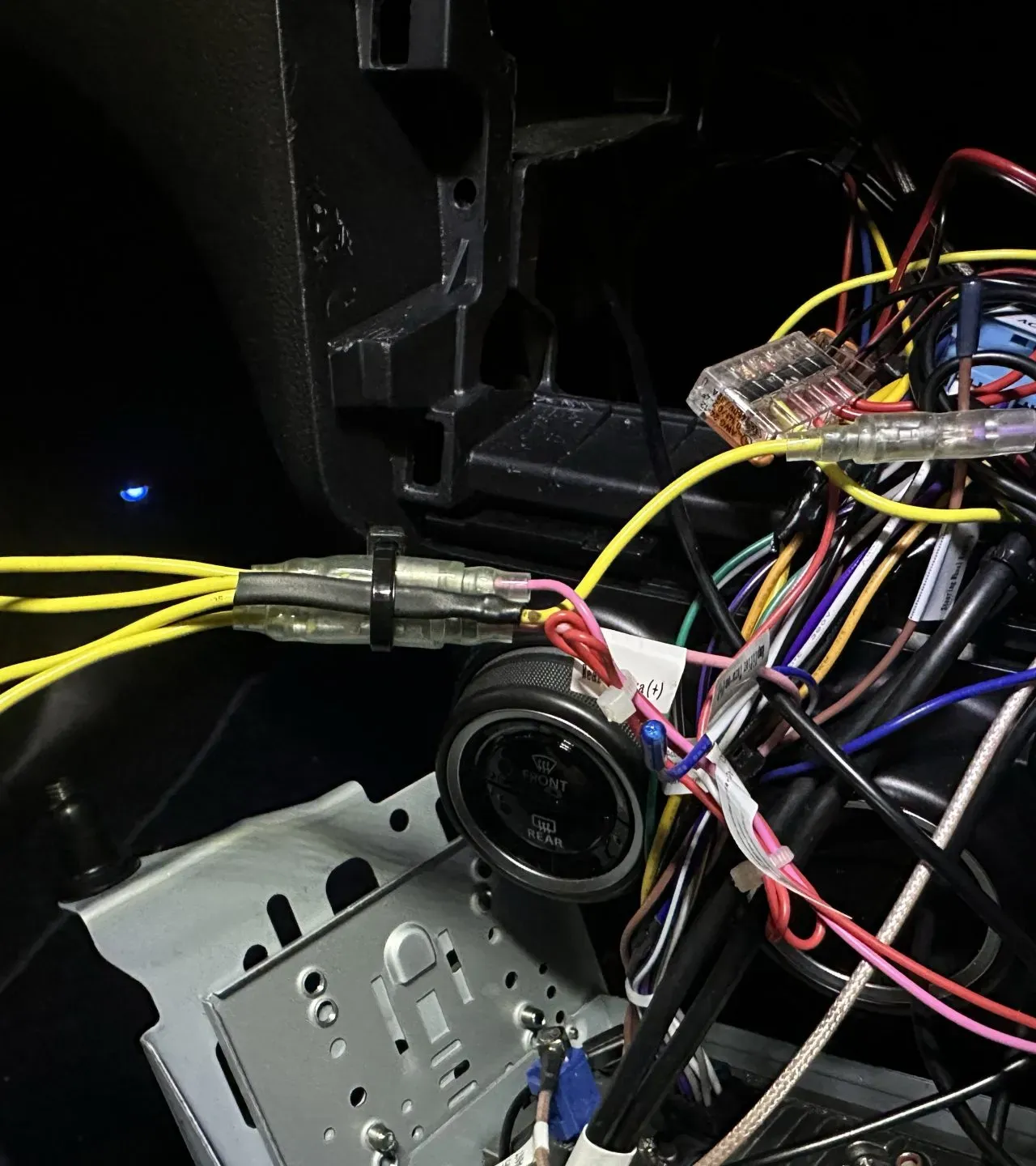

写真に写っている黄色い線は私が自作したただの分岐する線です。

一旦、カメラや電源を接続して本体のテストをしてみます。

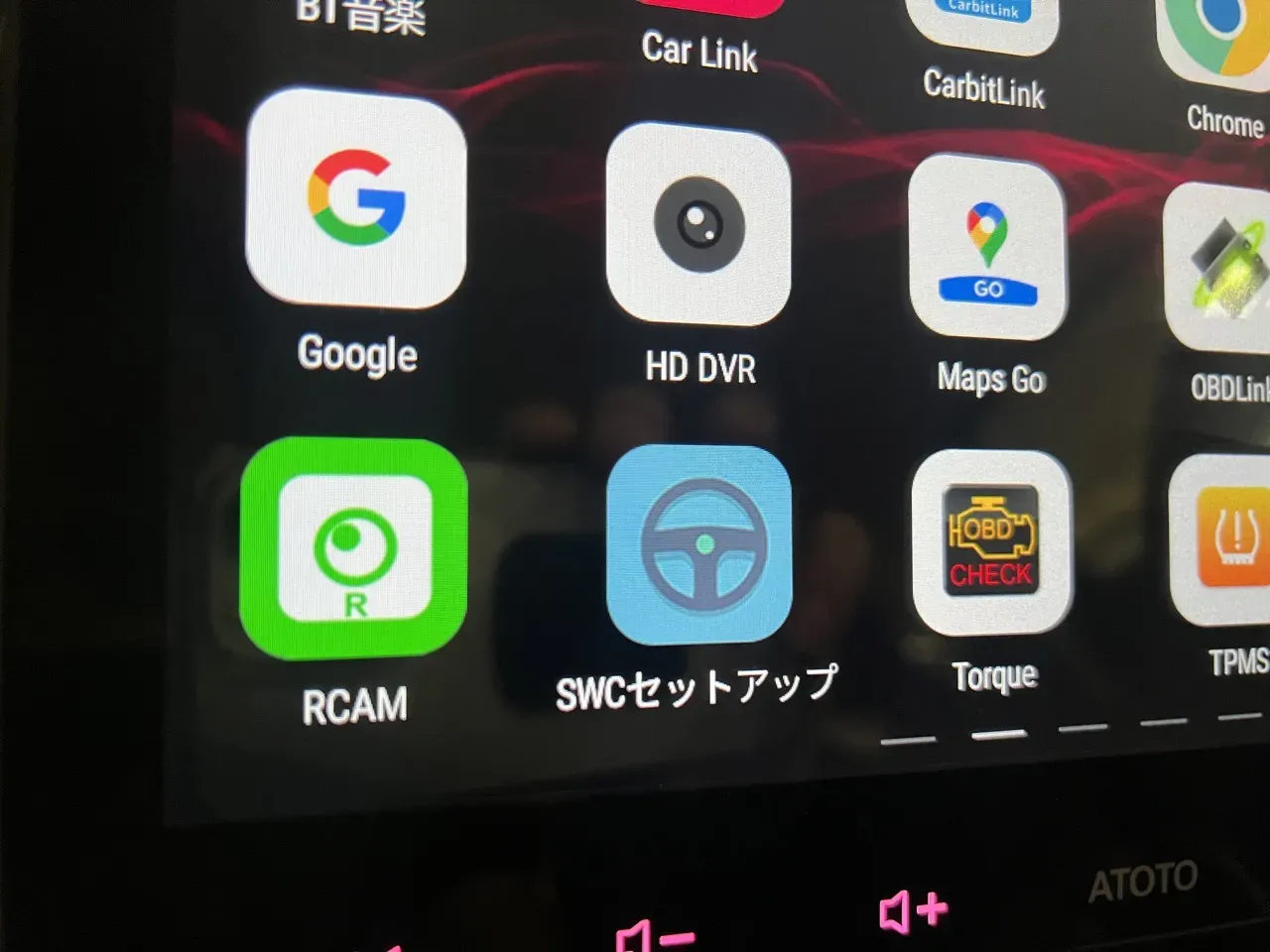

“RCAM” というアプリがプリインストールされているので立ち上げます。

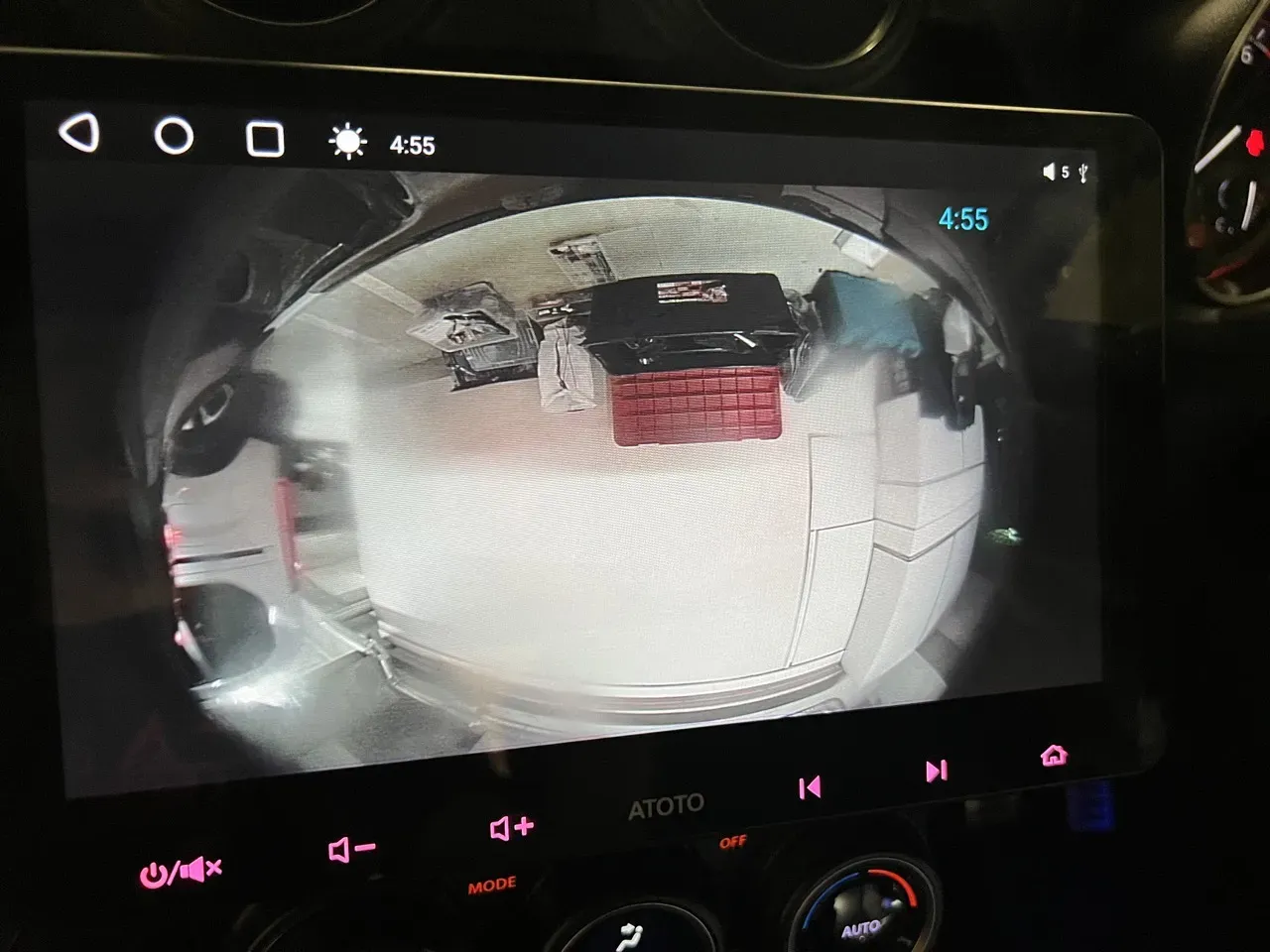

こんな感じで写ります。このアプリではキャリブレーションや反転などの設定はできないのでとりあえず動作確認だけしておきます。

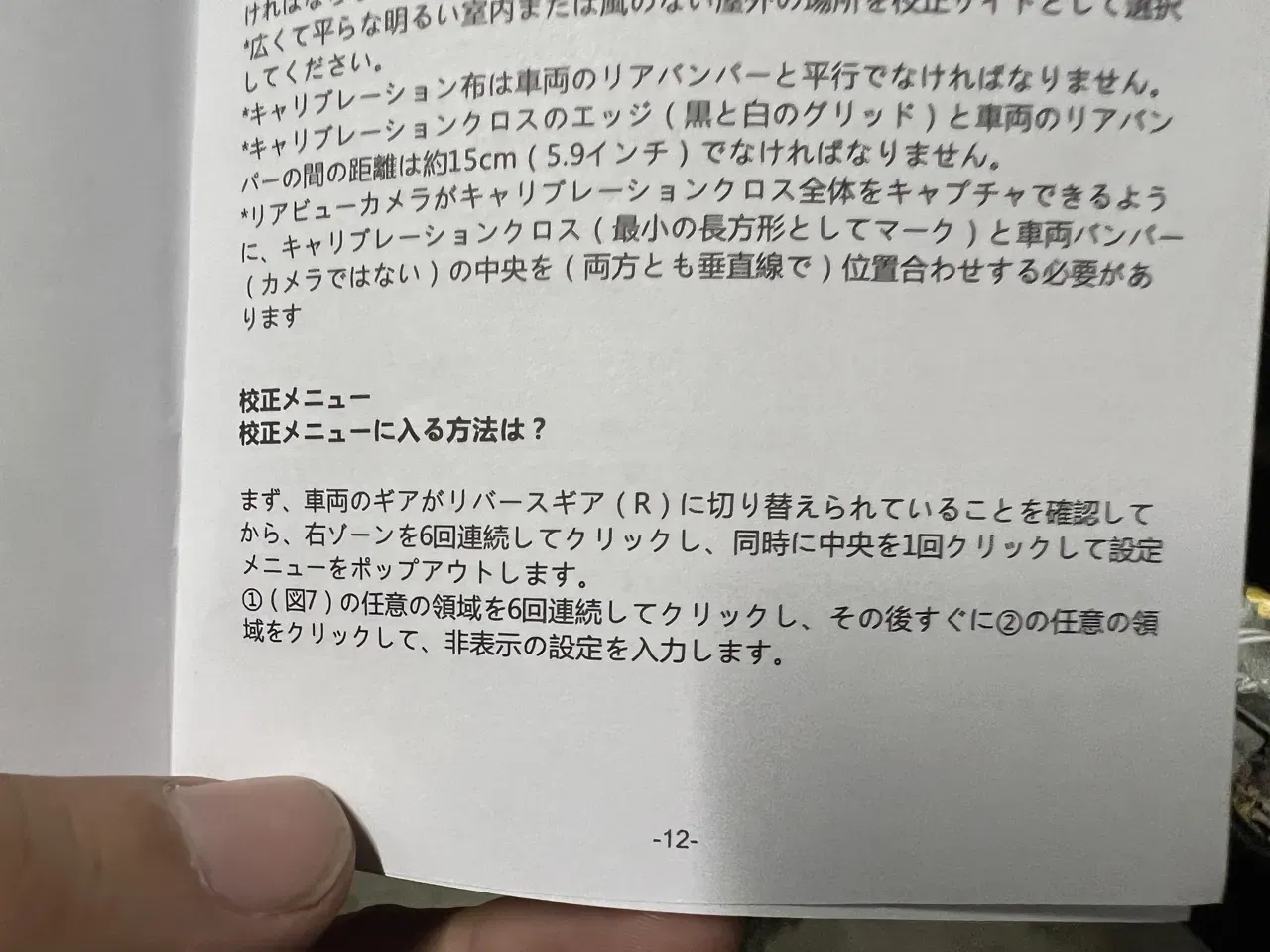

カメラのキャリブレーションを行うためには裏コマンドを入力する必要があります。

車両のギアをリバースギア(R)に入れて、画面の右側を6回連続タップします。同時に、中央部分を1回タップします。

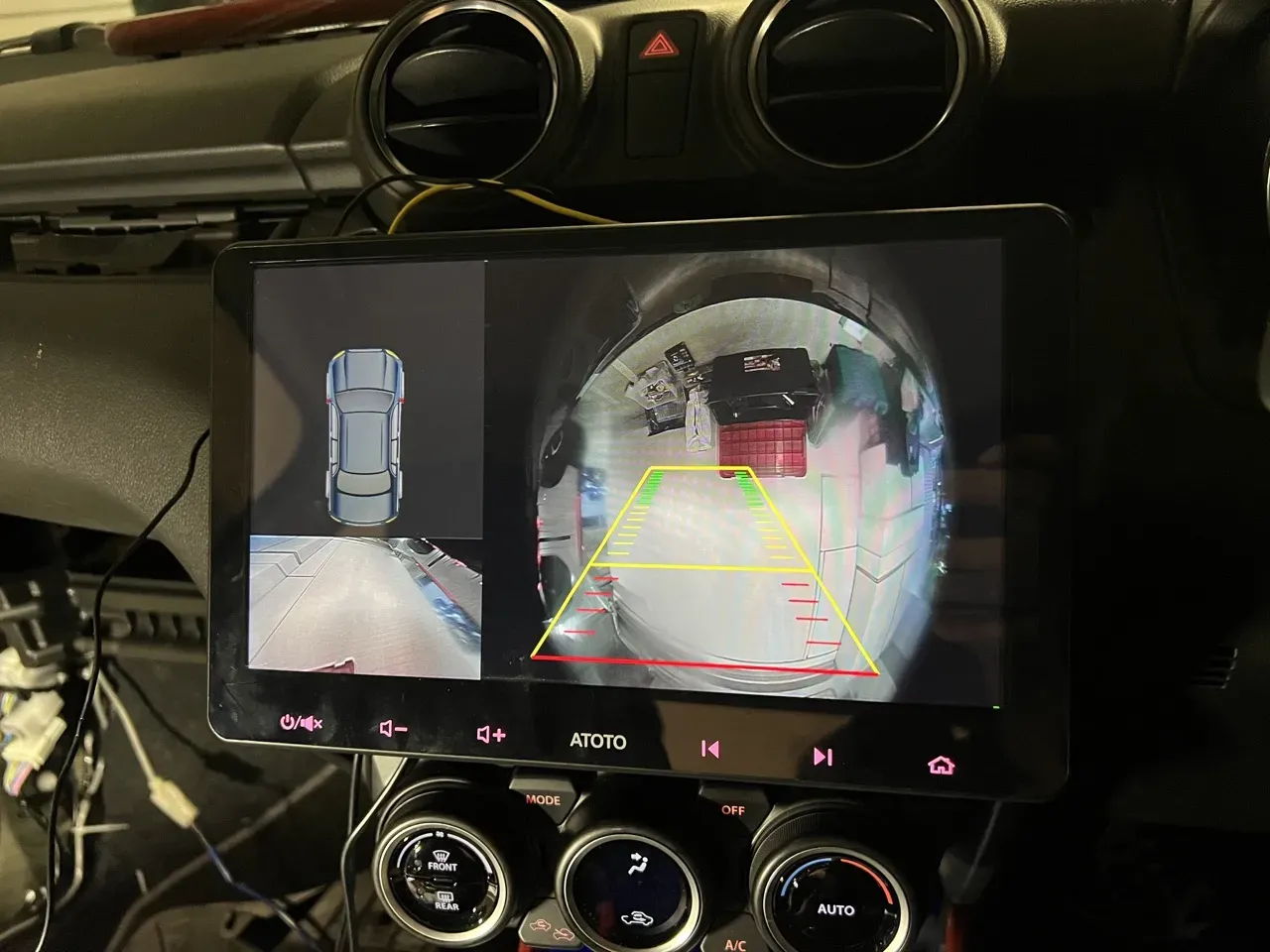

バックギアの配線を接続して、バックギアに入れてみたところ、以下のような表示になりました。

バンパーへの取り付け

実際にカメラをどこらへんにつけたいかを測ってみて、だいたい上の方向へ5ミリ、オフセットして取り付けられるようにする必要がありそうです。

そのうえでバンパーとの固定には、バンパー自体に穴が左右に空いているのでその穴を使ってステーを取り付けようと思います。

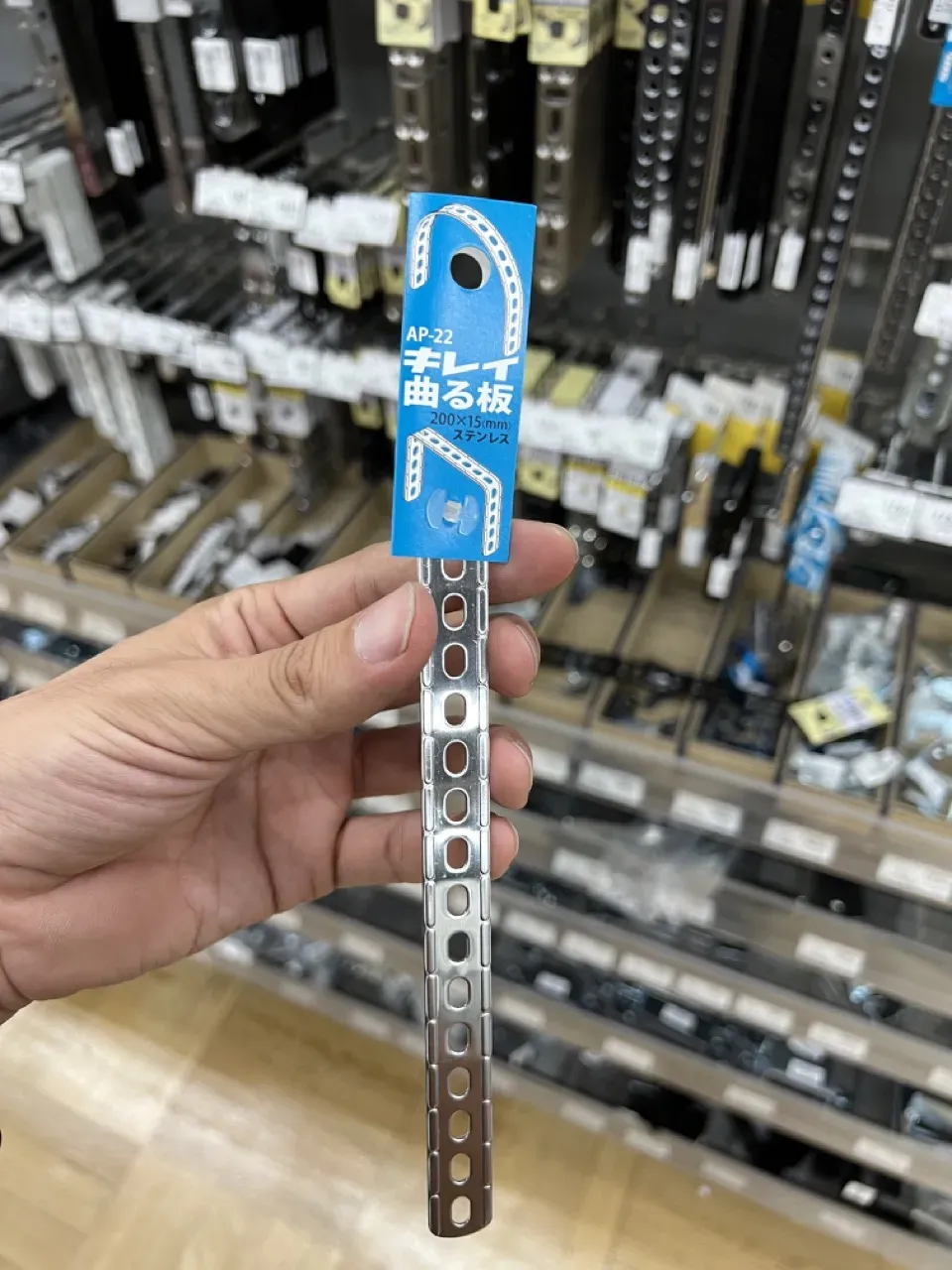

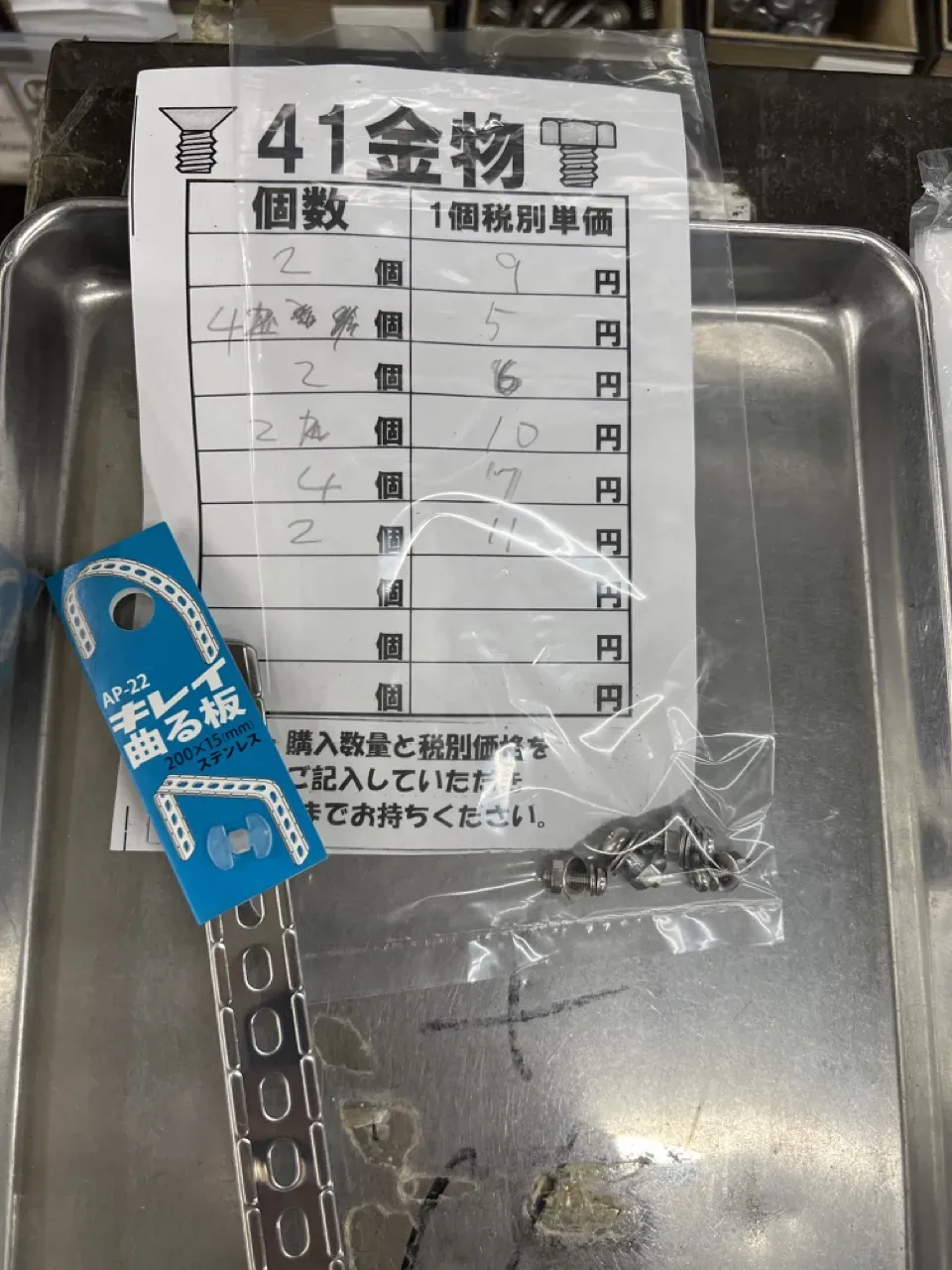

ホームセンターに行って、以下のステンレスでできていて、折り曲げ加工がしやすいと書かれたものを買いました。

カメラとステーの取り付け、ステーとバンパーを取り付けるネジも合わせて買いました。ネジ穴がM4.2です。ボディ側はM5ぐらいです。

よって、ネジはM4を使います。そして、ワッシャーを使って接地面積を確保しています。長さは12mmぐらいです。

買いに行くのが面倒な場合は以下のボルトセットが良いと思います。

Senyard 錆びない ボルト ナット セット M6 M5 M4 M3 六角穴付き 528pcs ステンレス ネジ ワッシャー 六角レンチ収納ケース付き
Senyard
¥2,160(2024/10/13 15:56時点)
【ボルト ナット セット 高品質SUS304ステンレス】30年間錆びない,表面不動態化が高めので、防錆性高い;A2-70六角穴付ボルト,抗酸化、耐高温の800度,高温、高湿度、寒冷地に適しています。

室内からバンパーには、配線通しを使って真ん中にある穴から通します。写真では黄色い配線通しが来ているところです。

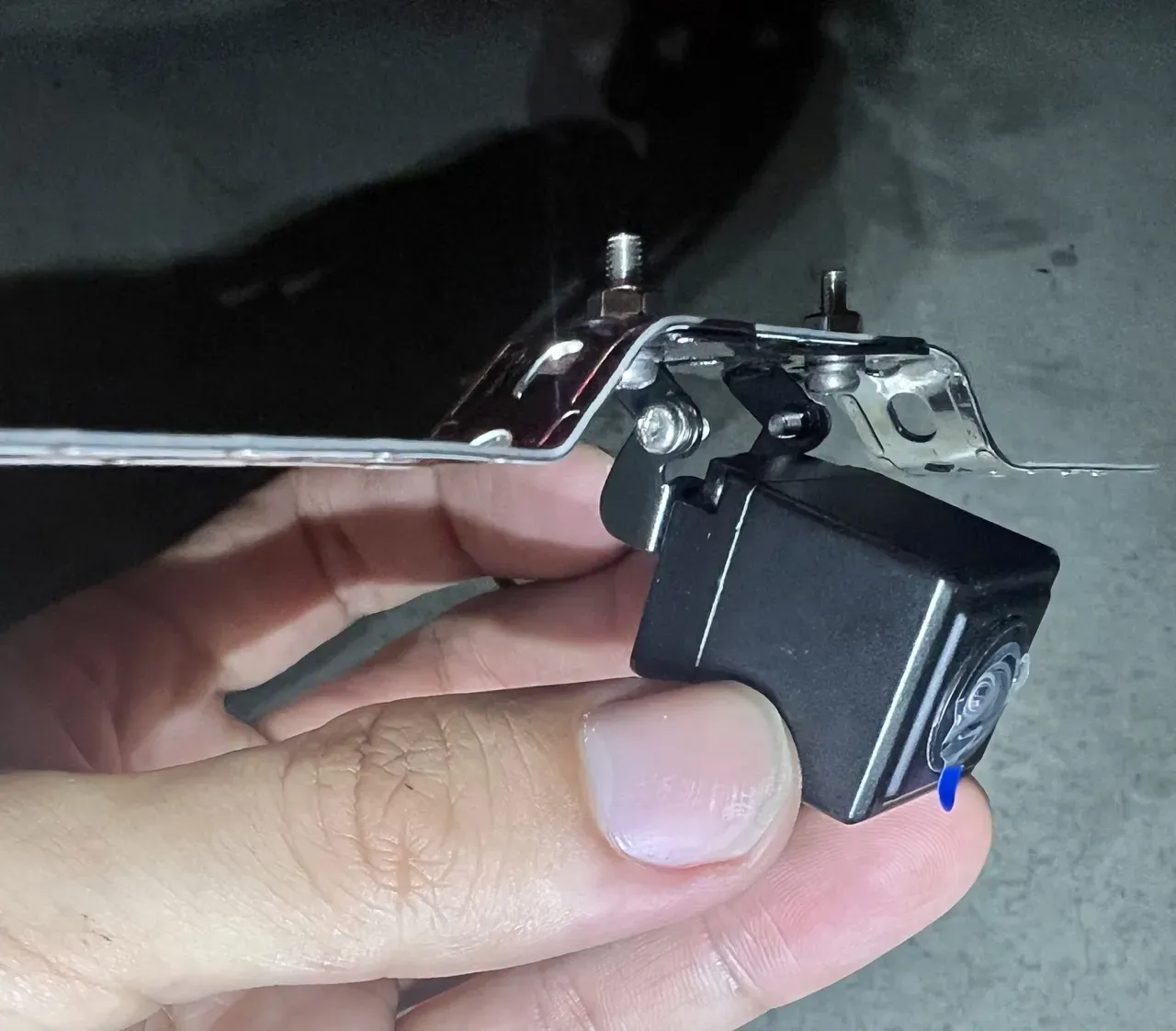

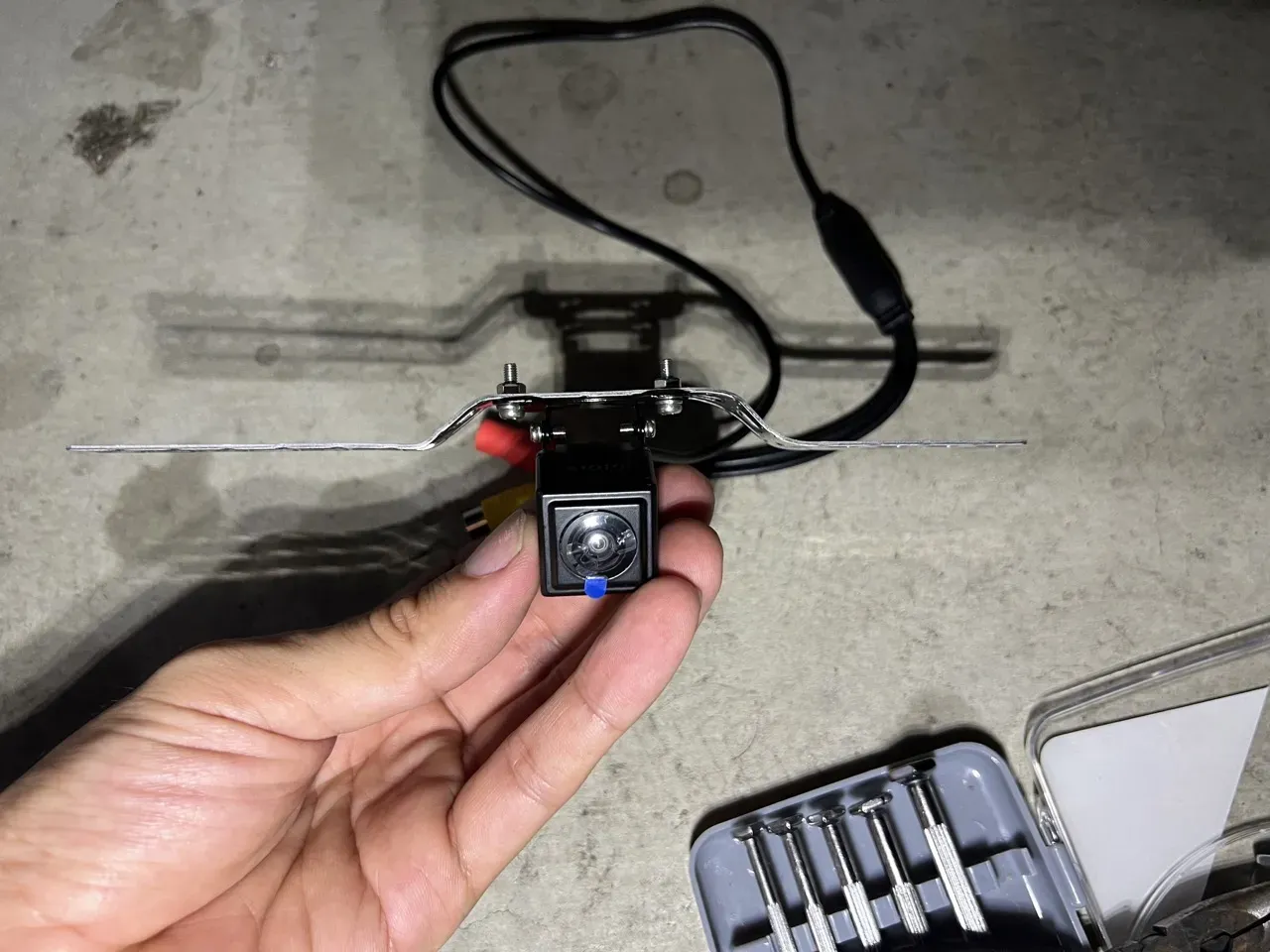

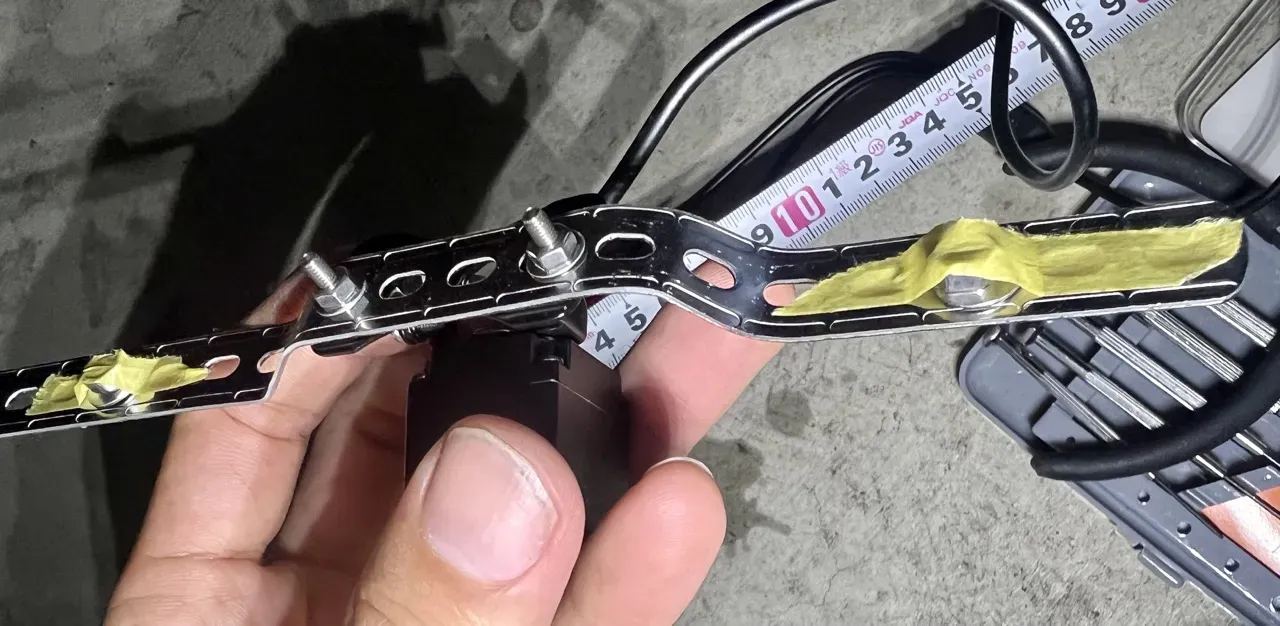

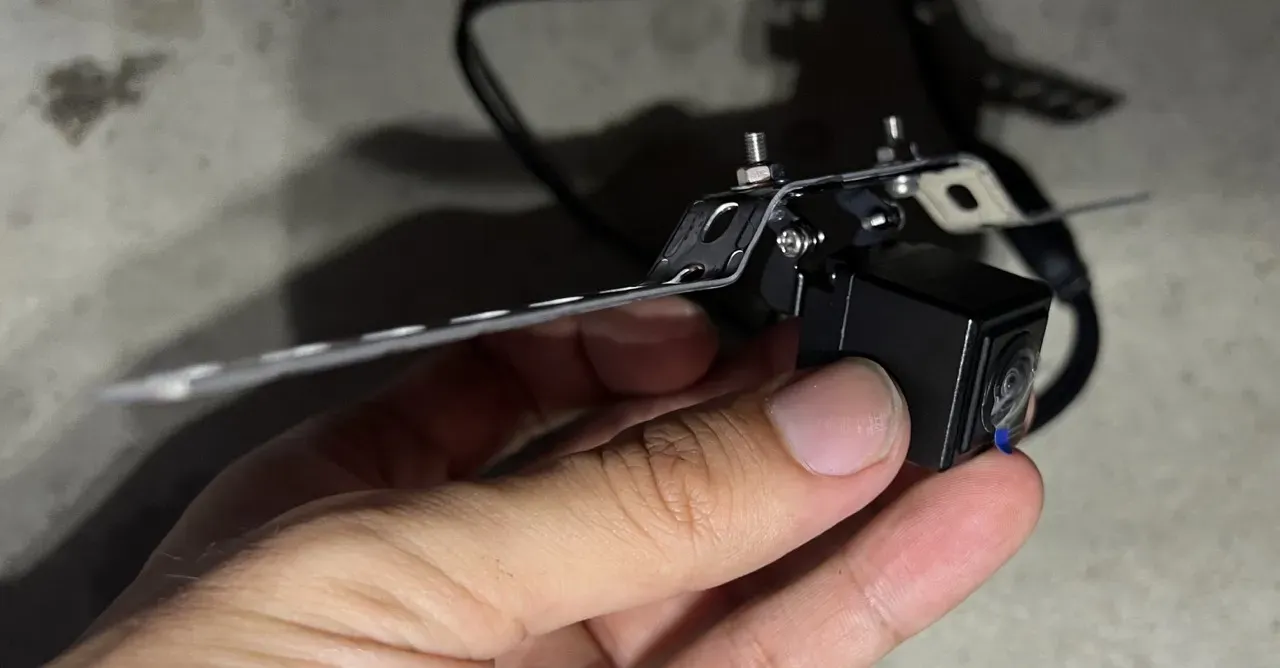

ステーを曲げて、カメラを取り付けたところです。ステーがきれいに曲がると書いてあったのに、あんまりキレイに曲がりませんでした。ペンチを2つ使って、しっかりまっすぐ曲げないと行け無さそうです。

今回は手元にあったラジオペンチ1本で曲げてみました。少しひねりが入ってしまって補修が大変でした。

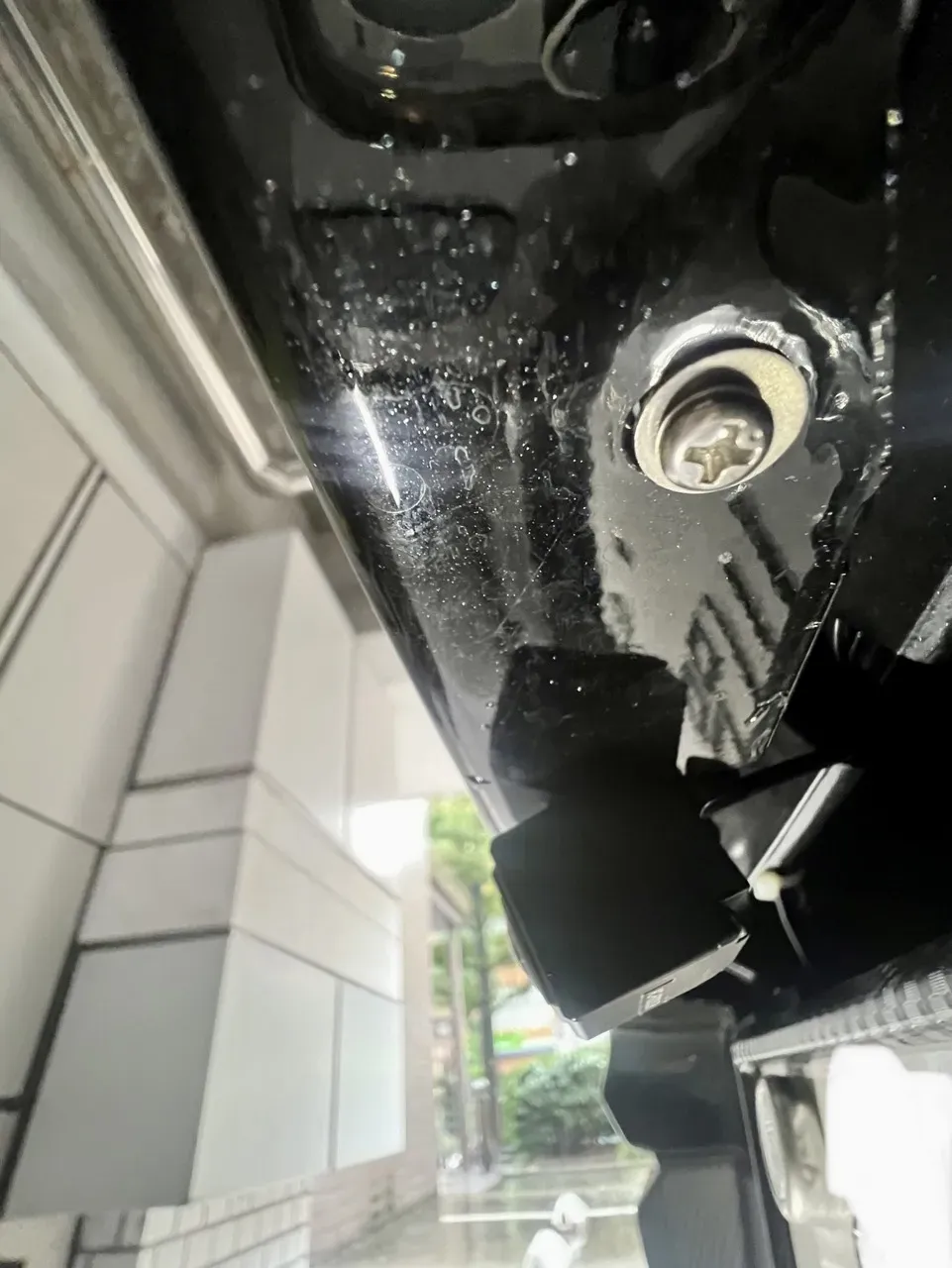

バンパーに取り付けます。ナットを抑える方法が無いのでマスキングテープで仮固定した上でネジを下から差し込みます。

運良くバンパーの穴の場所と、ステーの穴の場所がちょうど合致しました。

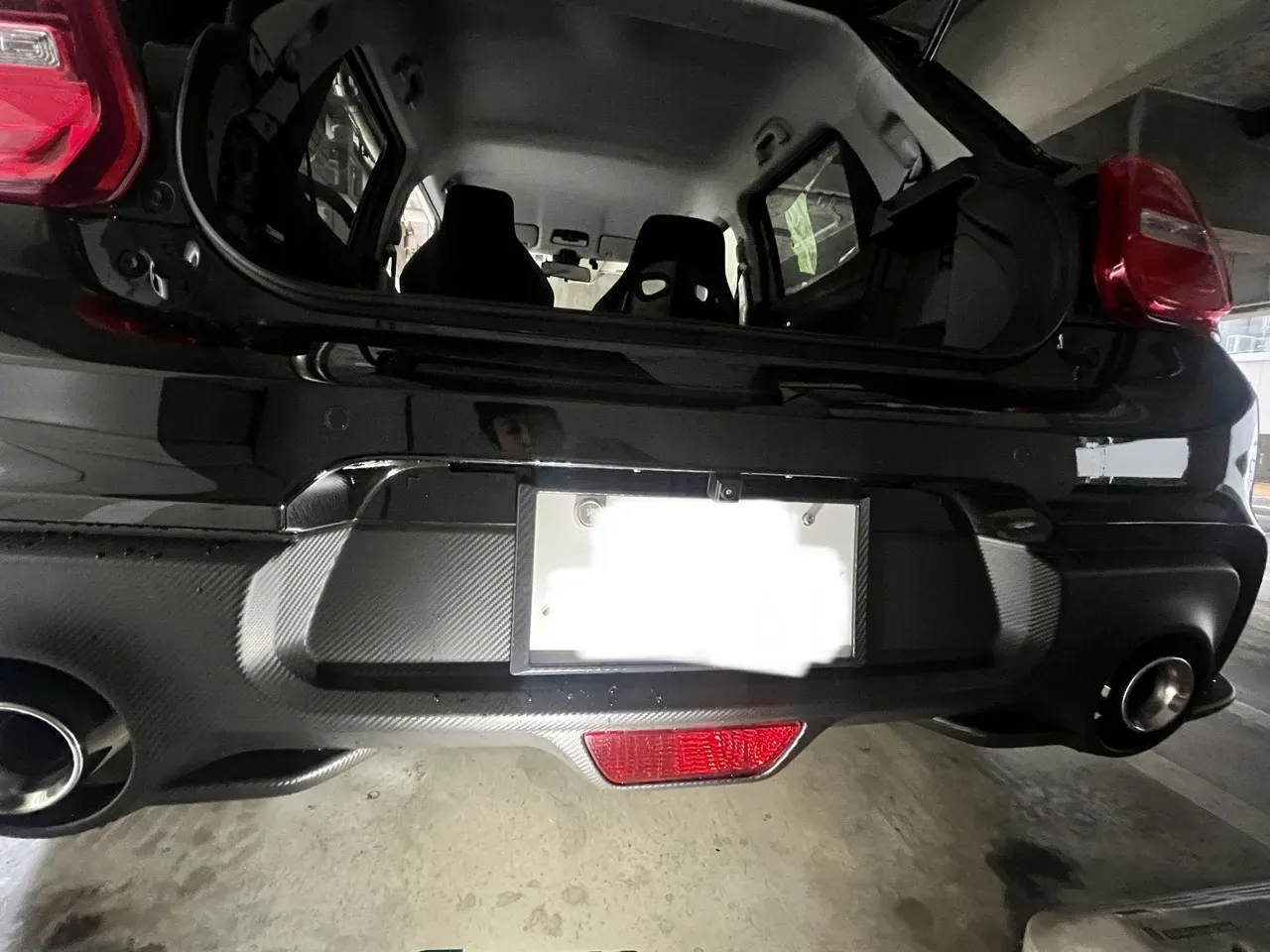

取り付け後の写真。キレイに取り付けられました!!

横から撮影。カメラを引っ込ませすぎると横側の写りが悪くなるのでカメラが飛び出ないギリギリの場所で取り付けました。

これでも上側はバンパーで遮られてしまうぐらいです。上側は確認する必要が無いのでこのあたりが落としどころかなと思います。

裏の配線をつなぎます。電源は使わないので短く切って束ねておきます。

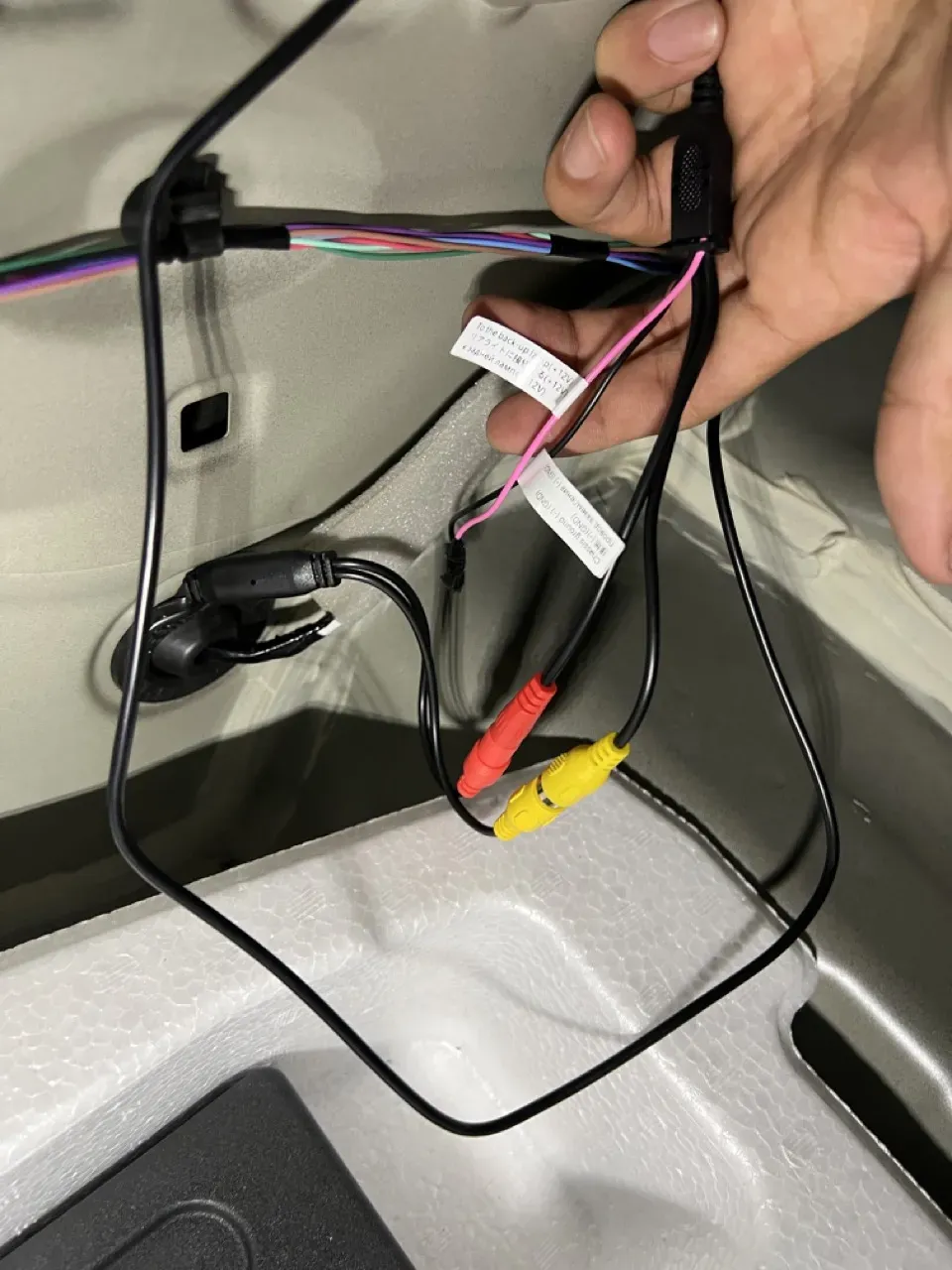

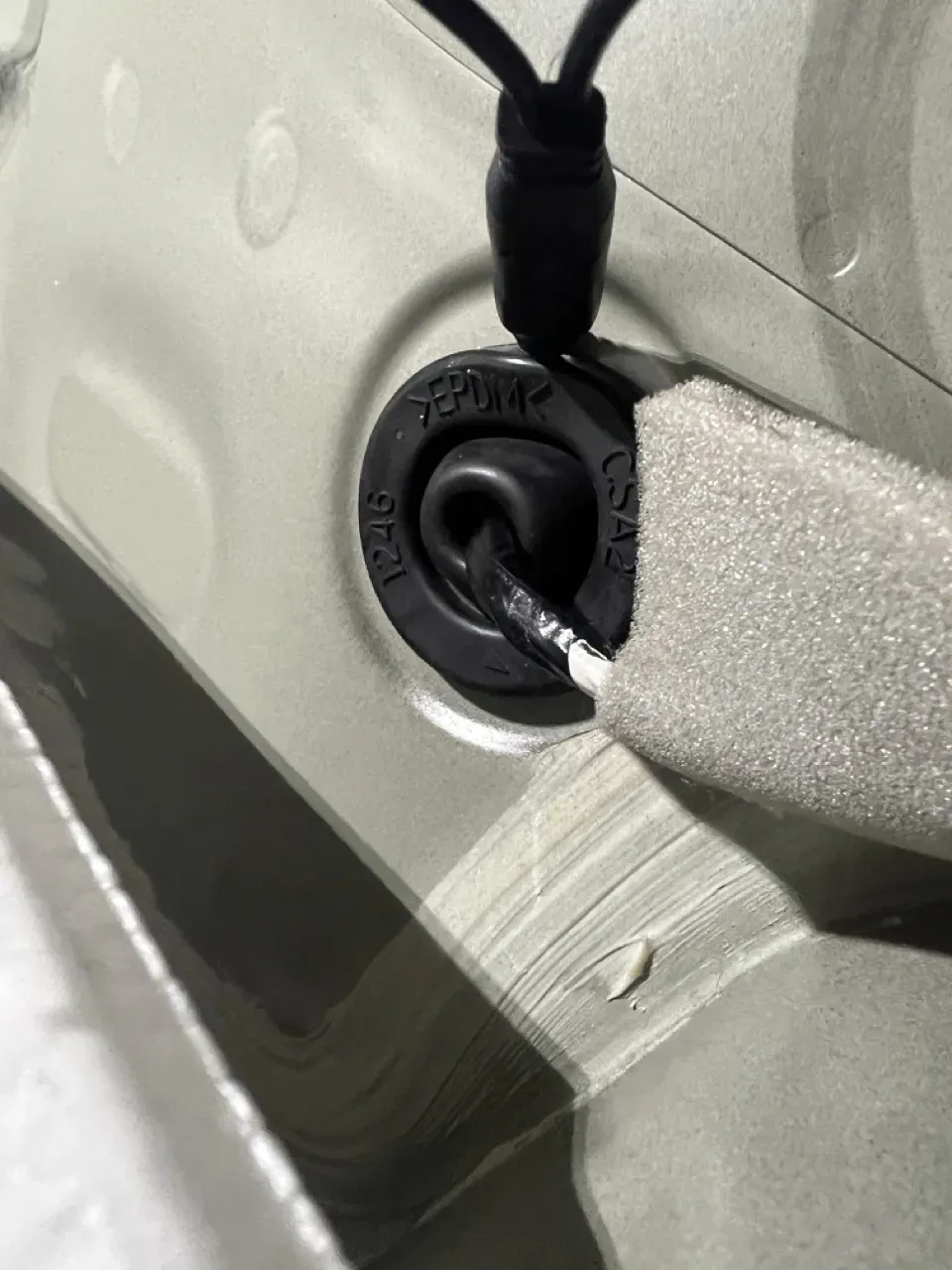

脇から配線を通しておきます。

余った配線をまとめる。

キャリブレーションをします。

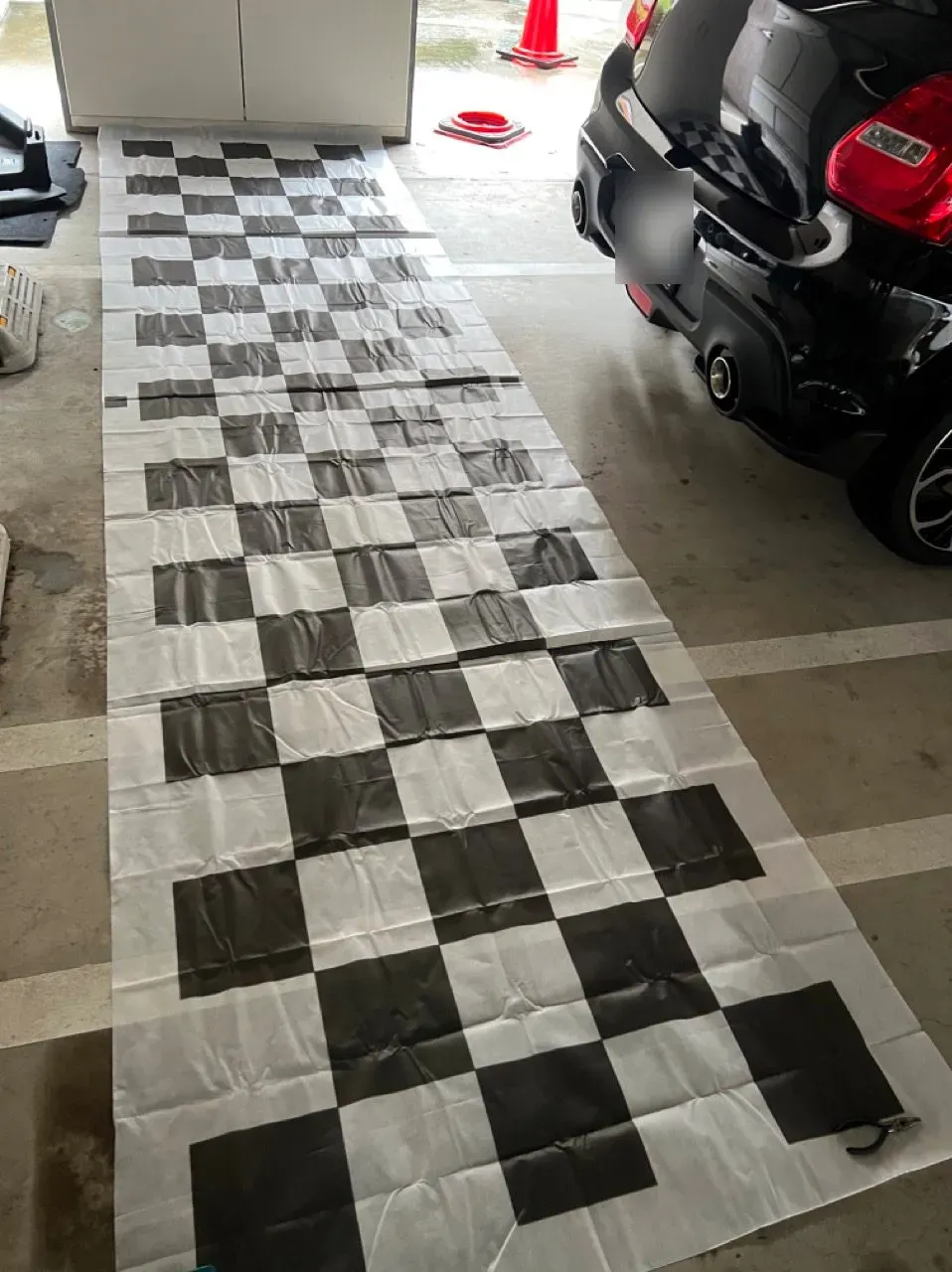

付属のマットを説明書通りに置きます。結構場所を取ります。。。

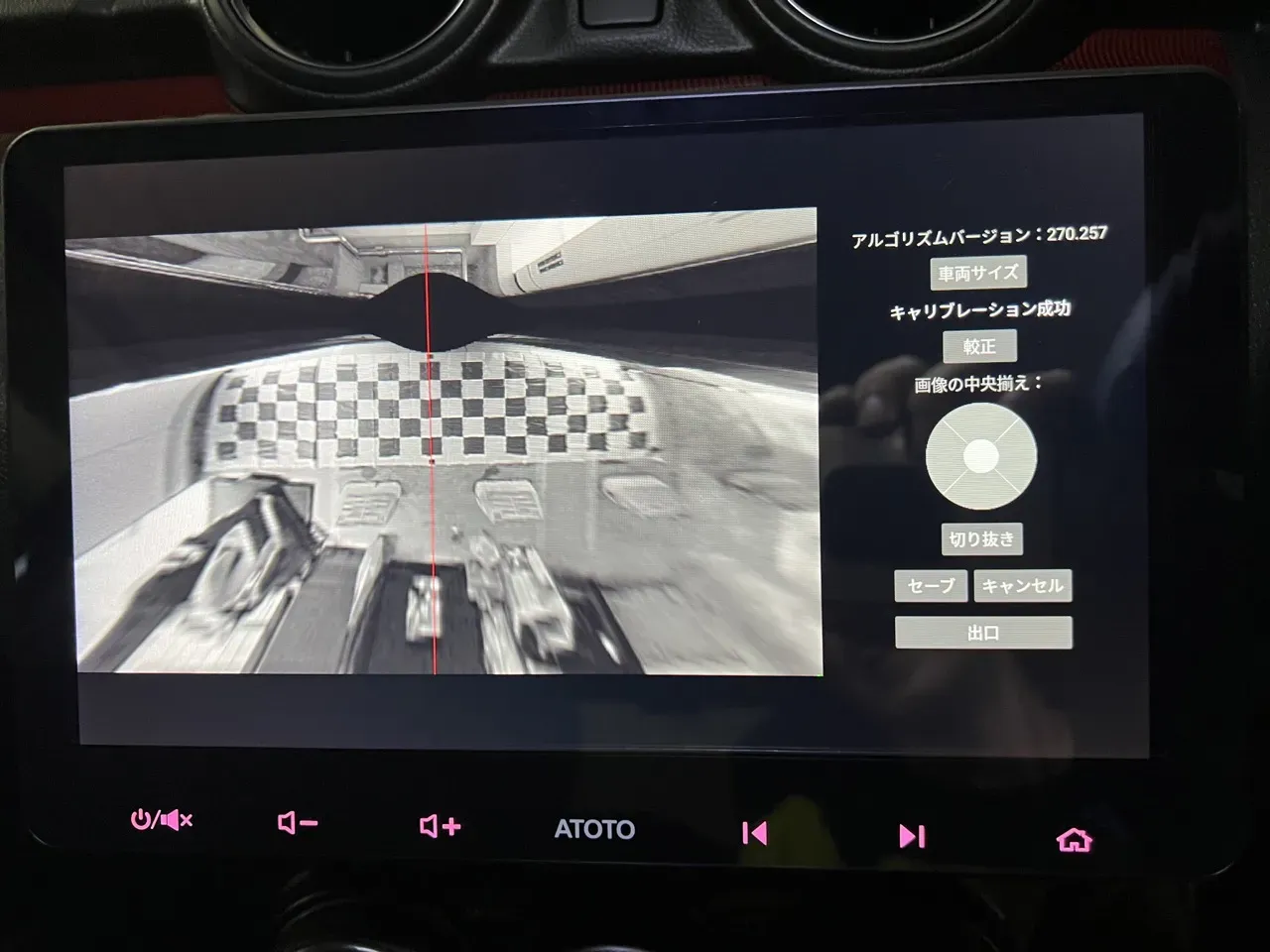

ATOTO S8のキャリブレーションモードに入ります。バックギアに入れて、画面の右側を6回タップしてその後に真ん中を1回タップすると設定モードに入れます。(裏コマンドにする必要ない気がするが)

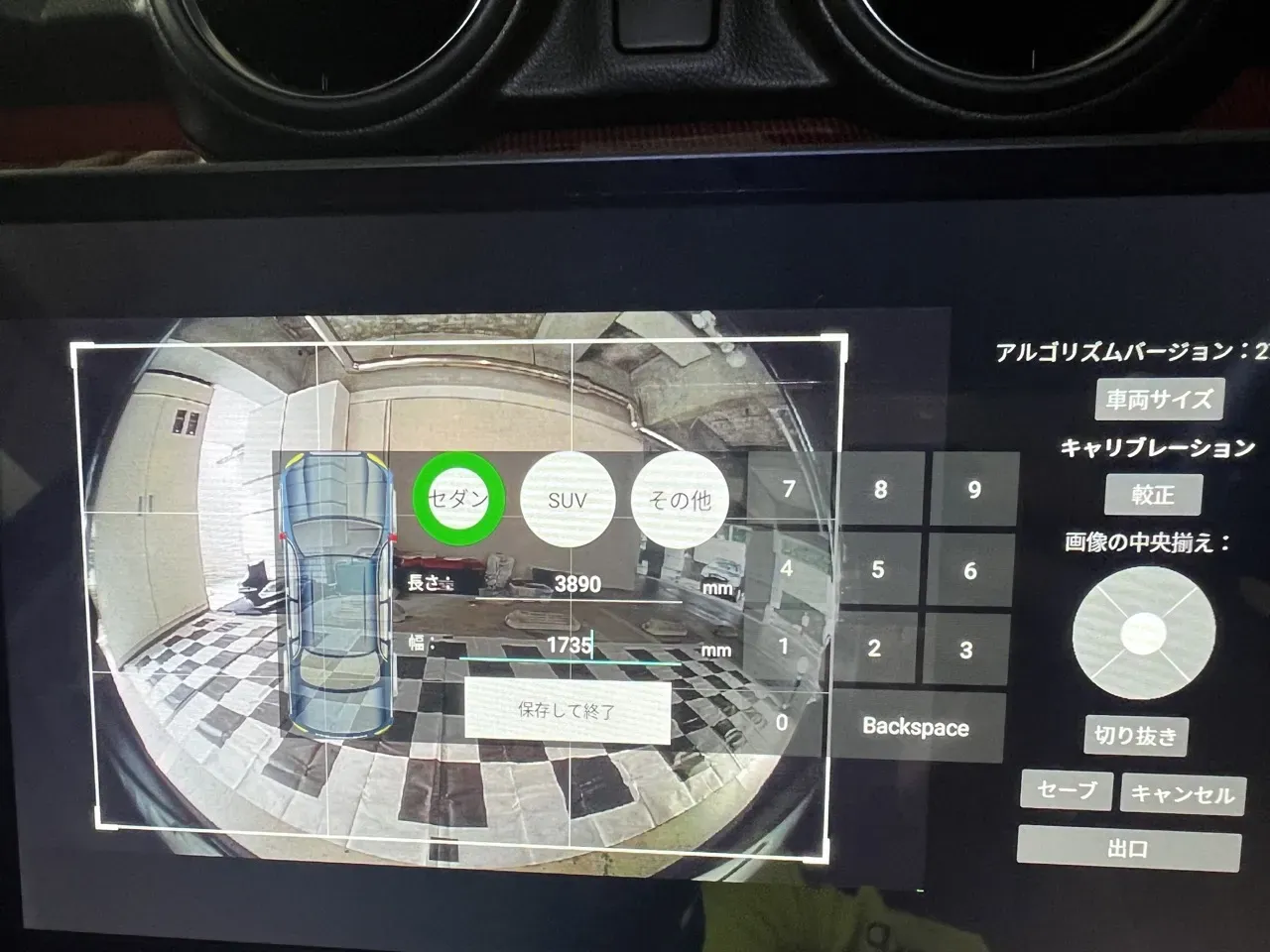

車の大きさを入力したり、

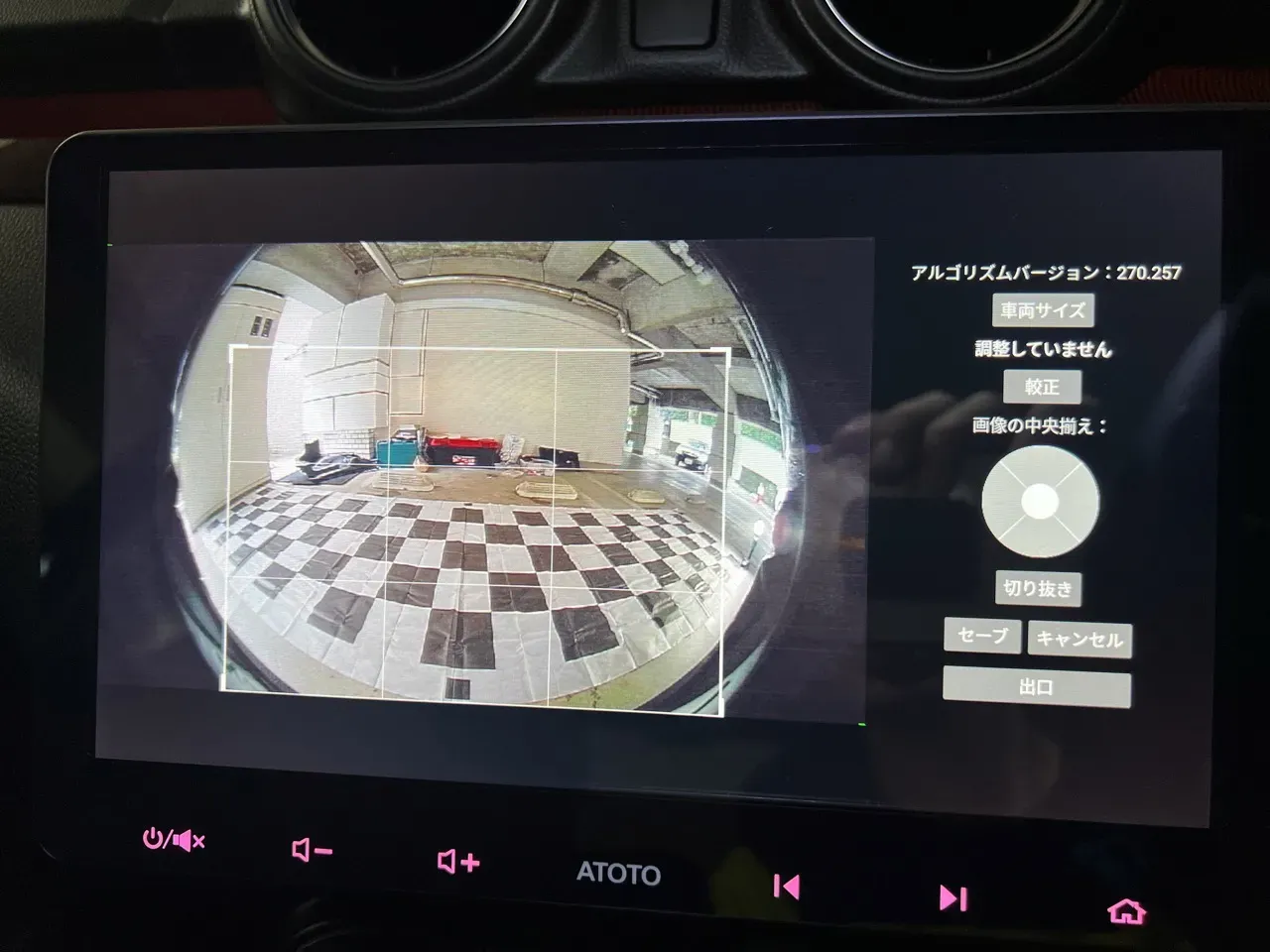

切り抜きの場所を選択したりします。

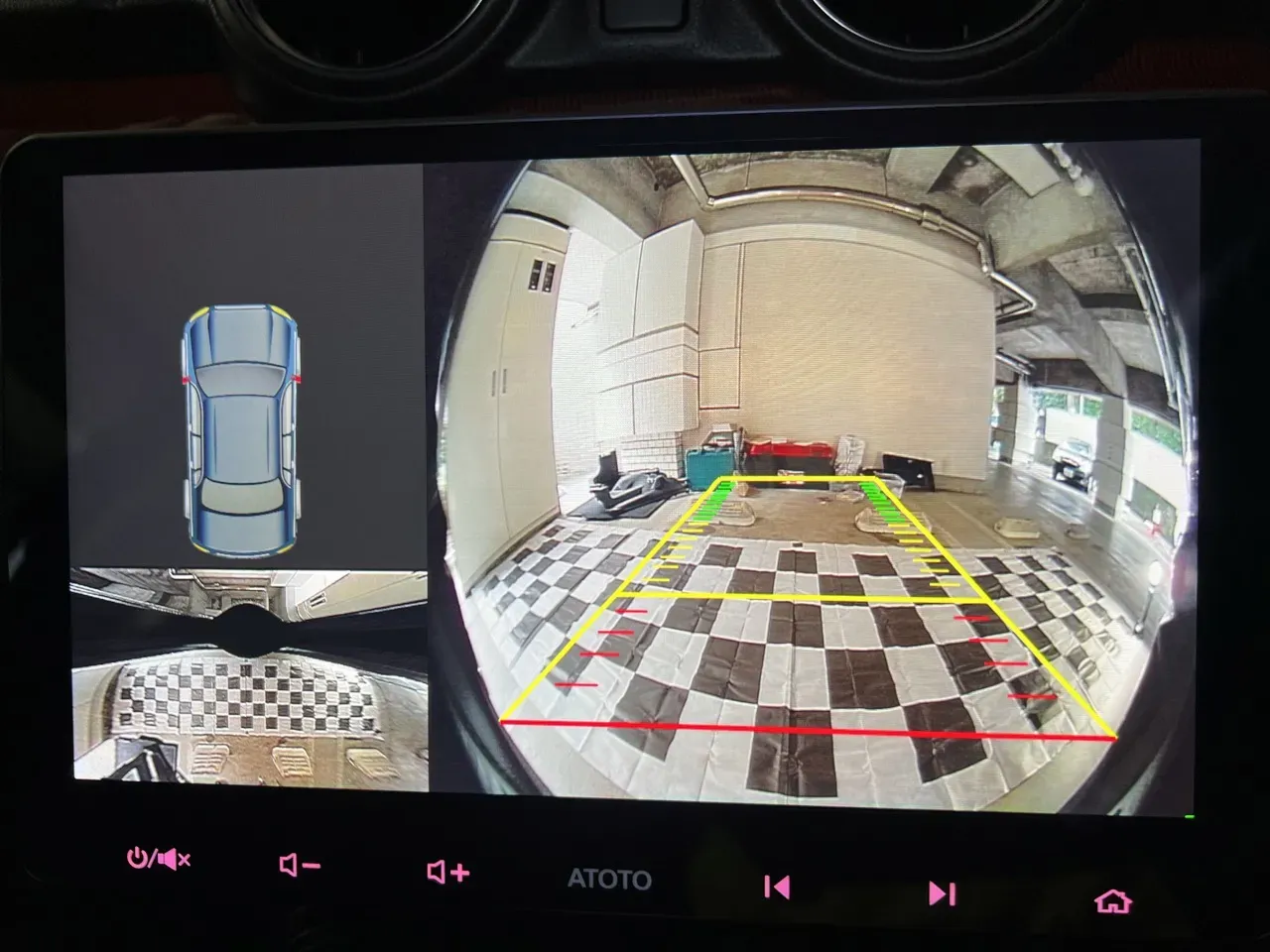

ガイドの表示形式を選べます。

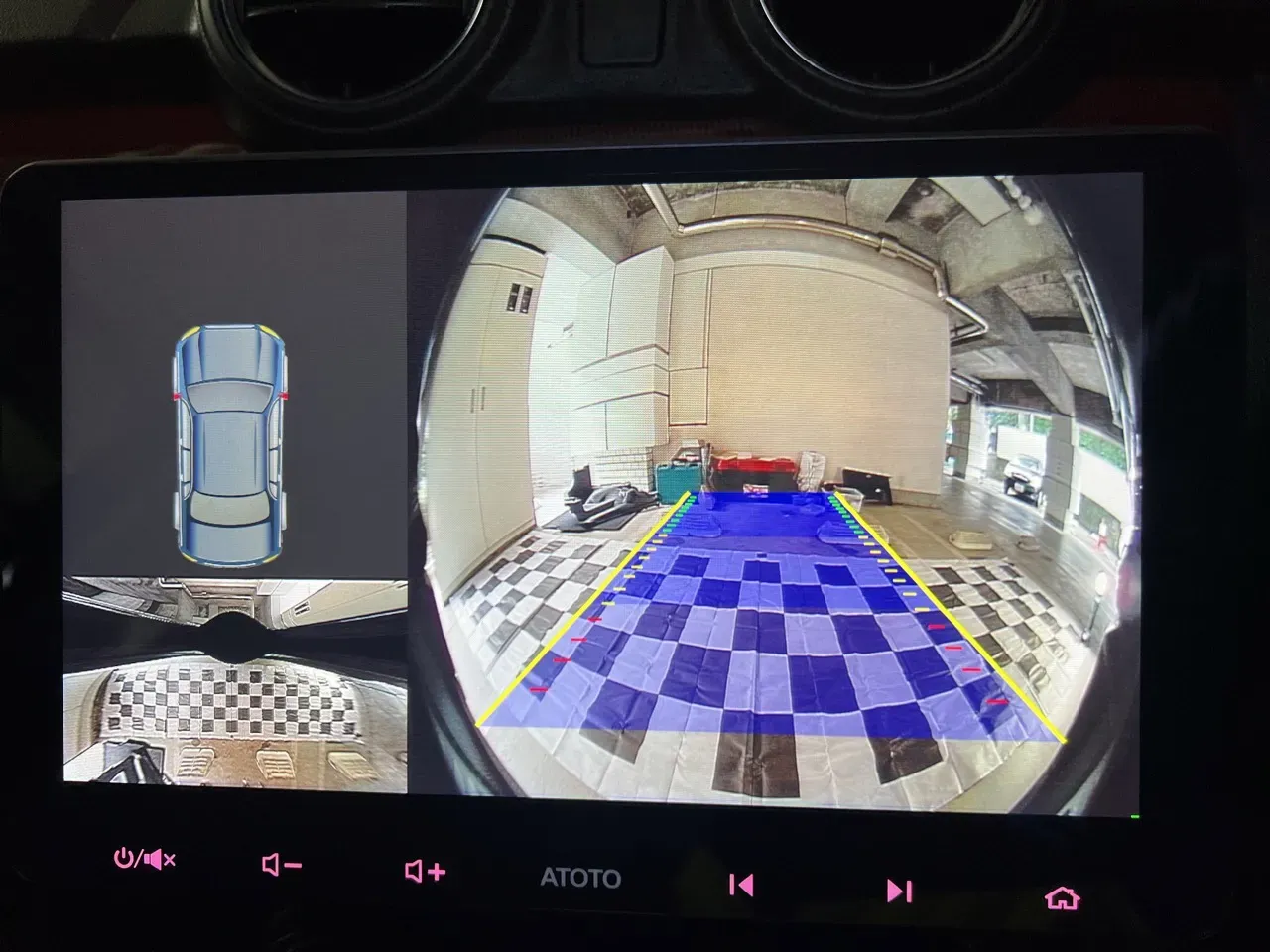

左のアラウンドビューっぽいやつは、車を動かさないとレンダリングされません。今は停止しているので何も写ってません。

あとは、内張りを一通り戻して完了です。

まとめ

  • バックカメラの取り付けは大変ですが、後方確認がとても楽になりました。

コメント

  1. 黒ごま より:

    私のスイスポにもatotoを載せようと思い情報を集めていたところ非常に参考になりました。

    素人で恐縮なのですが、S-BACKからの接続はどのようになさったのでしょうか?

    他の方はリバースシグナルを受け取る配線(説明書の名称だとA1とB)をバックライトの配線から泥棒配線しておられましたが、こちらではこの2つを絶縁処理されていたので気になった次第です。

    • ### カメラ側
      A1とBは、バックギアに入れた時にバックライトを点灯するためのものです。私は不要だったので使っておりません。つかうなら、s-backをA1へ接続し、Bはアースになるかと思います。

      ### 本体側
      車から来ているs-backはatoto s8本体に必要とされているバック信号の入力に対して接続しています。
      カメラに接続する配線から出ているピンクの線は利用しないのが本来の使い方のはずです。しかし、写真では何かに接続されていそうです。おそらく間違っているので実物を確認してもっとわかりやすい写真を撮ります。

      別の方からも同じ質問が来ていたので。

    • わかりずらかったので記事の方に写真と解説を追加しました!

      S-backを2分岐して、1つはナビ本体から出ているピンクの線へ、もう一つはバックカメラのピンクの線へ接続してあります!

      他の方の事例は、回路的には私と同等です。表現が違うだけかと思います。

  2. 黒ごま より:

    ありがとうございます。参考にさせていただきます!!

  3. 前期高齢者 より:

    AC-HD03LRカメラ取付に関する詳細な情報、ありがとうございます。
    S8 STDタイプを購入したんですが、カメラは既存ディーラーナビを流用してて購入を迷っているので、すごく参考になりました。
    ご意見するわけではありませんが、キャリブレーション前のマットを敷いた画面を、もう一度チェックすることを強くお勧めします。

    • ご指摘ありがとうございます!そのうち修正します。

      世間一般にはマイナーなカメラなので、あまり取り付け事例が載っていなかったので、ちゃんと解説してみました。

  4. […] 今回バックカメラの取り付けにあたって、「スイスポくんのカスタム日記」様のこちらの記事を参考にさせていただきました。※同車種かつ同モデルの取付をされています。本記事への掲載許可につきまして、この場をお借りして感謝申し上げます。 […]

  5. デルタ より:

    私も同バックカメラを取り付けたのですが、
    ご質問あり、コメントさせていただきます。

    起動確認の画面ではカメラの映像が上下反転してますが、キャリブレーション時の映像では、上下正常な映像にもどってます。
    これは、最終的な取り付けの際、カメラを180°回転させて(上下を逆にして)取り付けたという認識でよろしいでしょうか?

    それとも、取り付け後のキャリブレーション等の設定で、上下反転を正常に戻すことができるのでしょうか?

    当方、アラウドビューモニターの映像が左右反転した映像になっているため、カメラの取り付けを逆にすると改善するのか試そうと思っており質問させていただきました。

    宜しくお願い致します。

    • はい。
      最初の写真はバンパーの上に置いた状態なので物理的にカメラは上下逆さまです。

      一応、いま、Atotoのアプリを調べてきました。アプリ側からは上下左右を変更する方法は無さそうです。

      左右だけ反転してるのは不思議ですねぇ、、、
